Укладка арматуры в будущий фундамент

  • Дата: 01-11-2014
  • Просмотров: 2314
  • Комментариев:
  • Рейтинг: 23
Оглавление: [скрыть]
  • Стеклопластиковая арматура для фундамента
  • Укладка арматурного пояса
  • Достоинства и недостатки вязки
  • Как выполнить расчет?

Для фундамента важна прочность, надежность, способность выдерживать любые нагрузки. Чтобы сделать это реальным, требуется укладка арматуры в фундамент. Для ленты достаточно несколько армирующих поясов.

Схема установки арматуры в фундамент

Схема установки арматуры в фундамент.

Чаще всего используют стальные прутья (их сваривают или связывают вязальной проволокой), но современные технологии позволяют применять и другие материалы – стеклопластиковые прутья.

Арматура различается и по ряду других признаков:

  • назначение (фундаментная основная, для сливных работ, общая строительная, сигнальная и прочие типы);
  • в зависимости от профиля (периодическая, гладкая);
  • от условий использования (ненапрягаемая, напряженная);
  • по технологии и материалам производства и многим другим признакам.

Стеклопластиковая арматура для фундамента

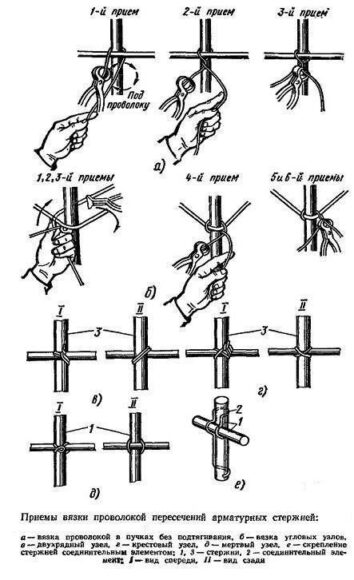

Типы проволочных узлов для ручной вязки арматурных каркасов

Типы проволочных узлов для ручной вязки арматурных каркасов.

Стеклопластиковая арматура применяется сегодня не так часто, как традиционная металлическая, но это не значит, что она менее качественная. Данный материал имеет следующие характеристики:

  • низкая стоимость в сравнении со стальными прутьями;
  • длина одного стержня может быть любой. Это удобно, так как процент прирезки получается минимальным;
  • для прохождения углов используются специальные элементы для прочности и надежности конструкции;
  • вес стеклопластиковой арматуры намного ниже, чем у металлической;
  • подобный материал совершенно не проводит тепло, способен выдерживать критические низкие температуры, нагрев до + 100°C;
  • стеклопластик является диэлектриком;
  • арматура подобного типа не подвержена коррозии, ее можно использовать вместе с любым агрессивным материалом.
Вернуться к оглавлению

Укладка арматурного пояса

Схема монтажа арматурного каркаса

Схема монтажа арматурного каркаса.

Процесс укладки арматуры для фундамента – это процесс довольно сложный. Требуется не только правильно подобрать арматуру, но и грамотно ее расположить. Обычно для армирования достаточно 2-3 пояса, для соединений применяется специальная вязальная проволока либо сварка, но первый вариант предпочтительнее. Не столь критично, что используется – металлическая или стеклопластиковая арматура. Отличаться будет только итоговая стоимость. Несмотря на высокие эксплуатационные свойства стеклопластика, многие строители предпочтение все же отдают традиционным стальным прутьям, так как они обеспечивают необходимую надежность и прочность, способность выдерживать большие нагрузки.

При выполнении работ внимание надо уделять тому, чтобы арматура была уложена и закреплена правильно. Обычные горизонтальные и вертикальные прогоны вопросов не вызывают, достаточно только укладывать прутья ровно, крепить их проволокой к поперечинам. А вот углы обычно являются слабым местом для начинающих строителей. Самая распространенная в этом случае ошибка – прутки начинают гнуть, нагревая их паяльной лампой. Делать это нельзя категорически. Арматуру можно сгибать только в холодном состоянии, для удобства применяется специальная гибочная машина. Композитную арматуру гнуть нельзя, углы формируют только путем вязки. Для стеклопластиковой армировки используются специальные готовые углы, которые достаточно просто укрепить в требуемом месте фундамента.

Вернуться к оглавлению

Достоинства и недостатки вязки

Элементы армирования угла

Элементы армирования угла: 1. Горизонтальная арматура. 2. Нахлест. 3. Вертикальная арматура. 4. Поперечная арматура. 5, Дополнительная поперечная арматура. 7. Г-образный хомут.

Для укладки арматурного пояса используется вязальная проволока (сварка тоже возможна, то качество ее будет совершенно другим). Каждый из методов соединения отличается своими плюсами и минусами, среди которых необходимо отметить следующее:

  • сварка применяется не так часто, как вязка проволокой, хотя подобный метод более быстрый. Недостаток кроется в том, что прутья с диаметром в 20 мм сваривать нельзя, а закаленность арматуры после обработки под высокой температурой теряется. Применяется сварка в основном при выполнении работ с плитным фундаментом, когда количество поясов довольно большое, то есть вязать проволокой каждое соединение просто не представляется возможным, так как времени на это уходит слишком много. Нельзя применять сварку и при строительстве на пучинистом, проседающем грунте. Происходит это из-за того, что во время просадок грунта слишком жесткая конструкция сильно деформируется, основание быстро разрушается, ремонт в данном случае невозможен;
  • вязка обычной вязальной проволокой – это простой и надежный метод соединения 2-х прутков, которые накладываются друг на друга, после чего перевязываются. Длина нахлеста в этом случае составляет 500-1000 мм, на один узел уходит примерно 200 мм. После перевязки проволока скручивается для обеспечения надежности и подвижности. Такой метод хорош, но только для небольших объемов работ, например, плитный фундамент очень сложно перевязать таким способом;
  • вязка при помощи пистолета – еще один способ соединения арматуры. В пистолет закладывается скоба, после этого соединяются пруты. В данном случае нахлест в 500 мм уже не нужен, сама работа выполняется очень быстро, нет необходимости напрягать руки;
  • если армирование выполняется при помощи стеклопластикового материала, то крепить его надо только специальными полимерными хомутами. Нахлест не требуется, для удобства работы можно применять бобышки, т. е. фиксаторы из пластика.
Вернуться к оглавлению

Как выполнить расчет?

Схема сварки арматурных соединений

Схема сварки арматурных соединений.

Как узнать, сколько арматуры для фундамента необходимо? Все не так сложно, как может показаться. К примеру, необходимо рассчитать количество арматуры для жилого дома 6*6 м. Капитальная стена будет только одна, длина ее составляет 6 м. Параметры фундамента дома: высота – 600 мм, ширина – 350 мм. Между отдельными прутьями расстояние будет составлять 500 мм и 250 мм.

Допустим, для работы будут использоваться прутья с длиной в 6-12 м, для углов будут применяться закругленные прутки, чтобы уменьшить нагрузку на места крепежа. При выполнении вязки длина нахлеста должна составлять 1 м. Чтобы армировать ленточный фундамент, необходимо выполнить 2 яруса вязки, то есть надо взять 4 ребристых продольных прутка с классом от А3. Верхняя часть такого пояса будет сохранять конструкцию во время пучения от разрывов, а нижний пояс обеспечит сохранность в процессе усадки всей конструкции.

Арматура рассчитывается таким образом:

  • периметр здания составляет: (6+6)*2 = 24 м;
  • общая длина для фундаментной ленты: 24*6 = 30 м, включая внутреннюю стену;
  • общая длина арматуры из 2-х ярусов по 4 прута: 30*4 = 120 м;
  • количество соединений для армопояса из расчета нахлеста в 1 м: 4*5 = 20 м;
  • общее количество арматуры для фундамента: 120+20 = 140 м;
  • для расчета гладкого прута на 8 мм надо учесть, что расстояние между перемычками составляет 0,5 м. В итоге получаем : 30 / 0,5 = 60 шт.;
  • учитывая размеры для решетки 500*250 мм, сам стержень рассчитывается так: (0,5 м+0,25 м)*2 = 1,5 – периметр для одного кольца. Общая длина стержня составит 60*1,5 = 90 м;
  • 5-10% необходимо прибавить на расходы, которые возникнут при отрезании прута на перемычки: 90 + 5 % = 95 м;
  • общая длина (если учесть, что прут использовался одинаковый гладкий) составляет: 140 + 95 = 235 м.

Для вязальной проволоки расчеты производятся отдельно:

Схема вязки арматуры

Схема вязки арматуры.

  • количество продольных соединений оставляет 20 шт, проволока для каждой вязки должна иметь длину в 200 мм. Метраж такой проволоки составит 20*200 = 4000 = 4 м;
  • количество поясов – 60, в каждом идет по 4 связки, значит: 60*4 = 240 связок;
  • так как количество хомутов составляет 240 шт, а одной проволоки – 200 штук, то можно узнать общую длину: 240*200 мм = 48 000 мм = 480 м;
  • длина всей вязальной проволоки, которая понадобится при армировании: 4 + 480 = 484 м.

Расход всей металлической арматуры для фундамента дома 6*6 м составляет:

  • ребристая арматура – 140 м;
  • гладка арматура – 95 м;
  • вязальная проволока – 484 м (или 240 хомутов из пластика).

http://youtu.be/d9PB9guzOx0

Армирование фундамента – это важная часть работы устройства любого основания, так как именно от этого этапа зависит прочность, устойчивость, возможность конструкции выдерживать сильные нагрузки. Выбор такой арматуры сегодня достаточно большой, но при любом раскладе необходимо точно соблюдать технологию вязки, правильно выполнить все расчеты материалов, которые будут нужны в работе.
