Как возвести фундамент ленточного типа?

  • Дата: 12-07-2015
  • Просмотров: 1537
  • Комментариев:
  • Рейтинг: 11
Оглавление: [скрыть]
  • Инженерно-геологические работы на подготовительном этапе
  • Виды материала для ленточных фундаментов
  • Подземные инженерные коммуникации
  • Фундамент ленточного типа из бетона своими руками
  • 1-й этап: подготовка
  • 2-й этап: земляные работы и монтаж опалубки
  • 3-й этап: армированный каркас и его сборка
  • 4-й этап: бетонные работы
  • 5-й этап: демонтаж опалубки и гидроизоляционные работы

Ленточный фундамент – это монолитная бетонная конструкция с армированным скелетом, которая заливается в виде полосы по периметру дома. Железобетонная полоса имеет одинаковые размеры по всей своей длине и закладывается, как правило, под все имеющиеся несущие стены в здании. В сравнении с другими видами фундамента, к примеру, свайным или плитным, ленточный очень прост в монтаже, не очень трудоемок, не требует большого объема бетонного раствора, материалов для опалубки и наличия крана для строительных работ. Фундамент ленточный своими руками может построить любой, кто немного знаком со строительными работами.

Схема монтажа фундамента

Схема монтажа фундамента.

Ленточные фундаменты популярны при постройке домов с бетонными, каменными или кирпичными стенами. Сюда же относятся дома с монолитными или металлическими перекрытиями. При постройке дома на неоднородных грунтах ленточный армированный фундамент покажет себя как целая часть основания и равномерно распределит нагрузку, благодаря чему стены здания будут целыми. При постройке дома с подвальным помещением или цоколем ленточный фундамент своими руками будет играть роль стен для нижней части дома.

Для того чтобы дом долгое время служил владельцу и чтобы избежать сильной усадки и появления трещин на стенах, застройщику рекомендуется ответственно подойти к выбору материала, виду фундамента, предварительно сделав правильный и точный проект будущего дома. Ведь от того, насколько качественно будет построен ленточный фундамент своими руками, зависит надежность, прочность и долговечность всей постройки.

Инженерно-геологические работы на подготовительном этапе

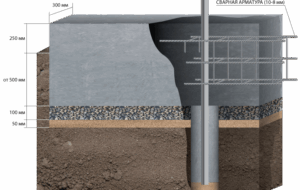

Поперечное сечение ленточного незаглубленного фундамента

Поперечное сечение ленточного незаглубленного фундамента.

Подготовительный этап очень важен для будущего дома. Лучше посоветоваться со специалистами или заказать проект в специализированной организации, то есть у тех людей, которые грамотно подойдут к этому вопросу: обоснованно выберут вид фундамента и материал для его постройки. На выбор вида фундамента могут влиять различные факторы. Следует обратить внимание на состояние грунта, узнать глубину его промерзания и уровень грунтовых вод (если таковые имеются).

При составлении проекта следует учитывать нагрузку конструкции на фундамент и наличие подвалов в здании. В современных домах все коммуникации проводятся через специальные траншеи под землей. Поэтому при строительстве фундамента следует учитывать, как и где они будут прокладываться.

О наличии грунтовых вод застройщик может узнать самостоятельно. Для этого необходимо вырыть скважину или шурф. С помощью скважины можно измерить и высоту слабого слоя грунта. Такой слой считается неоднородным (мусор, большие камни, различные бетонные конструкции) и имеет очень малую несущую способность. Поэтому при строительстве этот слой грунта убирают вплоть до несущего основного слоя. Это может быть песок, глина, суглинок.
О вспучивании грунта лучше всего узнавать в холодное время года. Если земля будет подниматься равномерно по всему участку зимой и также равномерно будет опускаться летом, то это будет идеальным вариантом. Хотя лучше всего, если ленточный фундамент не будет подниматься совсем.

Армирование углов ленточного фундамента

Армирование углов ленточного фундамента.

Если земля имеет перемешанный грунт (глина и песок), то грунт будет вспучиваться неравномерно. И при неправильном выборе вида фундамента он может сильно деформироваться, на стенах домов будут образовываться трещины. При вспучивании грунта по всему периметру ленточный фундамент можно защитить, сделав своими руками подстилающую подушку. Это несколько слоев песка, закладываемого на дно траншеи, хорошо утрамбованного и обильно политого водой.

При глубоком промерзании грунта можно сделать фундамент шире или несколько увеличить глубину его закладки. Нужно помнить, что при высоком уровне грунтовых вод, близости с домом рек или озер значительно увеличивается вероятность сильного промерзания фундамента.

Если проект фундамента выполнен с таким расчетом, что он не будет соприкасаться с верхней границей промерзания, то следует сделать отвод для дождевых и талых вод. Это защитит фундамент от повышенной влажности.

Расчет нагрузки на основание лучше всего доверить опытному инженеру. Так как в него входит как вес самого здания, так и вес проживающих людей, мебели, различного оборудования и т. д. Слишком большой фундамент будет стоить неоправданно дорого, а маленький может не выдержать всей нагрузки.

Специалист сможет подсказать, какой материал лучше всего использовать для возведения ленточного фундамента, как эффективно использовать особенности грунта при строительстве основания.

Вернуться к оглавлению

Виды материала для ленточных фундаментов

Схема установки арматуры в фундамент

Схема установки арматуры в фундамент.

  1. Бутобетон.Этот материал считается очень надежным благодаря смеси из песчано-цементного раствора и крупных камней. Он отлично подойдет для участков с песком или для каменистого грунта. Ширина основания может быть от 20 см до 1 м в зависимости от нагрузки, оказываемой самим зданием. Для более удобной укладки и выравнивания поверхности следует сделать подушку из песка или гравия.
  2. Железобетон.Самый популярный материал для закладки ленточного фундамента. Он состоит из смеси цемента, песка и щебня, внутри которого располагают армированную каркасную сетку. При помощи бетонного вирбратора можно получить крепкий и прочный фундамент. Ширина ленточного фундамента из железобетона равняется ширине стен будущего здания.
  3. Кирпич.Такой материал пригоден для стройки как верхней, так и нижней части основания. Недостатки того материала заключаются в его гигроскопичности. Насыщенный влагой кирпич легко поддается разрушению. Для того чтобы защитить кирпичный ленточный фундамент от влаги, следует делать тщательную гидроизоляцию при постройке основания. Кирпич очень подходит для деревянных стен. Если в грунте высокий уровень грунтовых вод и требуется заложить фундамент глубже уровня промерзания грунта, то данный материал лучше не использовать.
  4. Плиты.Такой материал изготавливается на заводах. Он очень прочен, надежен и идеально подходит под любые здания и для различных видов грунтов.
Вернуться к оглавлению

Подземные инженерные коммуникации

Схема ленточного фундамента из блоков ФБС

Схема ленточного фундамента из блоков ФБС.

В проекте ленточный фундамент должен обходить пролегающие под землей коммуникации, такие как: трубопроводы холодной и горячей воды, телефонные и электрические кабели. Обратившись в соответствующую организацию, можно получить топографическую съемку строительного участка. При попадании таких коммуникаций под строительство следует перенести стройплощадку на другое место или перепланировать проект здания таким образом, чтобы оно в последствии не затрагивало и не влияло на них. Строительство дома непосредственно над коммуникациями в будущем может привести к серьезным авариям.

Многие застройщики задаются вопросом, как сделать ленточный фундамент своими руками, получив в результате качественную и надежную опору для дома.

Вернуться к оглавлению

Фундамент ленточного типа из бетона своими руками

Основные причины разрушения фундаментов

Основные причины разрушения фундаментов

Для устройства ленточного фундамента своими руками следует приобрести материал и подготовить необходимый инструмент:

  • бетон;
  • чистый песок или мелкий щебень;
  • битумная мастика;
  • материалы для гидроизоляции;
  • деревянная трамбовка или бетонный вибратор;
  • емкости для замешивания бетонного раствора;
  • деревянные доски и брус сечением 4х4 см для строительства опалубки;
  • арматура для армирующего каркаса;
  • лопата;
  • ведра;
  • деревянные колья;
  • проволока или шнур;
  • молот;
  • рейки;
  • строительный уровень.

Строительство ленточного фундамента своими руками состоит из нескольких этапов.

http://youtu.be/B0qKNFeXRgo

Вернуться к оглавлению

1-й этап: подготовка

На том этапе следует очистить строительный участок: освободить его от мусора, больших камней и травы. Расчищенная площадка должна быть по периметру шире площади дома примерно на 5 м. После этого завозят строительный материал. Далее начинают делать точную разметку осей дома. Для этого моно использовать деревянные колья и шнур (проволоку). Участки, имеющие сложный ландшафт, размечаются при помощи реек и строительного уровня.

Все углы квадратного или прямоугольного фундамента должны быть строго под прямым углом.

Вернуться к оглавлению

2-й этап: земляные работы и монтаж опалубки

Схема ленточного фундамента

Схема ленточного фундамента.

На этом этапе необходимо вырыть траншеи, заложить песчаную подушку высотой 12-20 см и хорошо ее утрамбовать, обильно полив водой. Для гидроизоляции подушки ее покрывают полиэтиленовой пленкой. Эти меры предотвратят впитывание песком воды из бетона.

После проделанных работ начинают монтаж опалубки. Для ее строительства используют доски, которые устанавливаются внутрь траншеи. Поверхность дерева должна быть чистой (без мусора и стружек) и хорошо смоченной водой. Для крепления опалубки используют распорки. Они жестко прикрепят деревянную опалубку к стенкам и не дадут земле, касающейся стен, вспучиться. При помощи отвеса следует проверить вертикальность опалубки. Минимальная высота опалубки над нулевым уровнем должна составлять 30 см. При монтаже опалубки надо оставить отверстия для канализационных труб. В будущем после возведения фундамента можно также прорубить отверстия, не нарушая целостность основания.

Вернуться к оглавлению

3-й этап: армированный каркас и его сборка

Схема отвода воды от фундамента

Схема отвода воды от фундамента.

Вместе с опалубкой по всему периметру собирается армированный каркас. Он будет служить скелетом для бетонного основания, превращая его в один из самых прочных фундаментов. Высота армированного каркаса должна соответствовать высоте фундамента. Таким образом, он крепко свяжет верхнюю и нижнюю часть основания.

Армированный каркас можно собрать своими руками при помощи сварочного аппарата или вязальной проволоки, монтируя прутья внутри опалубки. Некоторые строители могут использовать битые кирпичи или другие подсобные материалы для поддержки каркаса. Этого делать нельзя, так как лишний элемент в монолитной плите намного снизит прочность и надежность фундамента.

Вернуться к оглавлению

4-й этап: бетонные работы

Схема расчета монолитного ленточного фундамента

Схема расчета монолитного ленточного фундамента.

После монтажа армированного каркаса и опалубки можно приступать к заливке бетона. Он заливается слоями, примерно равными 20 см, при этом каждый слой следует утрамбовывать. Для этого используют деревянные трамбовки, постукивая ими по стенкам опалубки.

Чтобы бетон обладал высокой прочностью, раствор следует делать более жестким. Жидкий бетон может расслоится, и заполнитель осядет на дно, снижая прочность основания.

При заливке бетона в холодное время года его надо утеплять или прогревать при помощи специальных электродов. Материалом для утепления может быть солома, опилки или стекловата.

При использовании бутобетона нужно следить за тем, чтобы камни плотно прилегали друг к другу. После укладки камней можно залить их бетоном с заполнителем из песка или щебня.

http://youtu.be/8Y4NKX_xz8k

Вернуться к оглавлению

5-й этап: демонтаж опалубки и гидроизоляционные работы

Через неделю можно демонтировать опалубку и начинать работу по гидроизоляции ленточного фундамента. С помощью битумной мастики тщательно промазывают наружную поверхность стен и клеят гидроизоляционный материал. Все пропуски, дыры и швы тщательно заделываются.

После покрытия наружных элементов гидроизоляционным слоем начинают засыпать пазухи фундамента. Засыпка делается своими руками таким образом, чтобы осторожно заполнить пазухи песком, не повреждая слой гидроизоляции. Песок следует засыпать послойно, тщательно поливая его водой и хорошо утрамбовывая.

Остается только ждать, пока бетон не наберет свою марочную прочность. На это уходит 25-30 дней. Все зависит от климатических условий. Верхнюю часть фундамента необходимо защитить от осадков, просто прикрыв ее пленкой в дни, когда ожидается выпадение дождей.
