Фундамент – это опора дома, от его прочности и конструкции будет зависеть долговечность здания, вот для чего нужен фундамент.

Схема устройства свайного фундамента под колонну

Схема устройства свайного фундамента под колонну.

Выбирая вид фундамента, например, для загородного дома, часто принимают решение заложить ленточный фундамент. Однако подобные меры необязательны. Как же самому сделать фундамент? Для легких построек, среди которых каркасно-щитовые, деревянные и каркасные дома, предпочтительнее использовать столбчатый фундамент. Ко всему прочему, показаниями к его строительству служат перенасыщенные водой, болотистые, песочные, торфяные грунты и такие, где силы пучения при морозах могут повредить или и вовсе вытолкнуть ленточный фундамент. Обустройство столбчатого фундамента можно произвести самому, причем сделать это короткие сроки, не прибегая к помощи тяжелой техники и бригады рабочих.

Столбчатый фундамент имеет в составе столбы, называемые опорами, которые должны быть заглублены в грунт и выступать наружу. Верхний уровень опор в обязательном порядке должен оказаться одинаковым. Сверху на опорах оборудуется ростверк для соединения опор и равномерного распределения нагрузки. Столбы следует расположить под каждым углом здания, под пересечением стен и в тех местах, на которые будет воздействовать максимально возможная нагрузка.

Схема опалубки ленточного фундамента

Схема опалубки ленточного фундамента.

Материалом для опор могут выступать: кирпич, дерево, бетон, металлические и асбестоцементные трубы, бетонные блоки или бутовый камень.

Стоит знать, почему деревянные столбы сегодня применяются крайне редко: они недолговечны. Однако под легкими строениями либо террасами из дерева вполне допустимым будет обустройство столбчатого фундамента из деревянных опор. Диаметр столбов должен варьироваться в пределах от 0,15 до 0,2 м. Перед процессом заглубления их необходимо обработать, для чего применяются пропитки и препараты, которые предотвращают гниение и препятствуют горению.

В качестве гидроизолятора можно применить мастику на основе битума.

Кирпич-железняк, который был обожжен в печи, применяется для мелкозаглубленного либо незаглубленного фундамента столбчатого типа. Ширина опоры не должна быть меньше 0,38 м.

Армированные бетонные столбы – это самые распространенные и надежные опоры, применяемые для столбчатого фундамента. Можно применить монолитные или те, что обустраиваются из бетонных готовых блоков. Показатель ширины столбов должен быть равен 0,4 м.

Трубы на основе металла или асбестоцементные изделия применяются для обустройства опор в качестве несъемной опалубки, т.к. во внутреннюю их часть вставляется арматура, а после заливается бетоном.

Схема залегания сваи

Схема залегания сваи.

Столбчатый фундамент должен иметь глубину, которая рассчитывается в зависимости от того, какую структуру имеет грунт, зависит этот показатель и от уровня залегания вод, а также уровня промерзания грунта. Мелкозаглубленный фундамент – это тот, что погружается на 0,4 метра в почву. Заглубленный погружается на 0,15-0,5 метра ниже уровня промерзания.

Столбчатый фундамент часто обустраивается в местности, где уровень промерзания почвы равен 1,5-2 метра в глубину, т.к. ленточный фундамент в этом случае делать нерентабельно. Нижний уровень опоры заглубляется на 15 см ниже уровня промерзания.

Столбы лучше располагать на расстоянии 1-2,5 м, однако более трех метров обустраивать разнос не следует.

Инструменты и материалы

  • рубероид;
  • бетон;
  • песок;
  • пропитка для дерева;
  • древесина для опор;
  • битумная мастика;
  • брус;
  • строительная нить;
  • ручной бур;
  • скотч;
  • арматурный прут;
  • глубинный электрический вибратор;
  • доски для опалубки.
Вернуться к оглавлению

Монтаж столбчато-ленточного фундамента

Схема фундамента из блоков

Схема фундамента из блоков.

В качестве ростверка, как правило, используют прочный брус. Если здание деревянное, то он выступит как закладной венец. Однако все большую популярность набирает бетонный монолитный ростверк, который заливается в деревянную опалубку.

Ростверк такого фундамента может оказаться высоким (выше 75 см над поверхностью грунта) или низким (его можно расположить на грунте).

Чрезвычайно важной особенностью, которой обладает столбчатый фундамент, является то, что в здании невозможно будет оборудовать подвал. Часто для ограждения пространства между опорами формируют забирку, для чего используется кладка из кирпича либо камня, однако не стоит ее соединять с опорами фундамента, чтобы при подвижках не нарушилась его целостность. В забирке следует обустроить вентиляцию, которая станет отвечать за проветривание подпольного пространства. Но забирка оборудуется не всегда. В местности, которая часто подвергается затоплению, столбчатый фундамент возводится на большую высоту над поверхностью грунта, высота может достигать 1-2 м. В этом случае здание будет держаться на столбах.

Перед тем как начинать монтаж столбчатого фундамента, правильно будет подготовить участок. Для этого удаляется лишний грунт и устраняются неровности. Если верхний грунт состоит из глины, лучше большую его часть снять, засыпав песком. Далее можно переходить к разметке участка. Разметить площадку нужно при помощи строительной нити – натянуть ее необходимо двумя линиями, которые должны быть параллельны друг к другу, а расстояние между ними должно быть равно толщине фундамента. Нужно следить за углом пересечения нитей и углами будущей конструкции. Далее следует обозначить те места, где примыкают и пересекаются стены и углы здания, а также места, где предполагается наибольшая нагрузка.

Виды ленточных фундаментов

Виды ленточных фундаментов.

По размеченному участку нужно вынуть грунт на 40 см. При помощи ручного бура нужно сделать скважины для столбов. Диаметр бура может быть равен 150-400 мм. Если глубина опоры не превышает одного метра, дополнительной фиксации стен от осыпания не требуется. Если глубина больше, лучше сформировать подпорки, используя доски, это поможет избежать осыпания грунта.

Дно скважин следует засыпать песком, который должен иметь слой, равный 10 см. После необходимо проверить ровность фундамента и осевое расположение скважин.

Вернуться к оглавлению

Обустройство опор для фундамента

Для обустройства опор используется бетон, но чтобы оборудовать его гидроизоляцию, следует выполнить некоторые действия. Из рубероида, который предстоит скрутить в пару слоев, необходимо сформировать трубу нужного диаметра. Соединения предстоит проклеить скотчем, обклеив по окружности трубу. Полученная конструкция должна быть вставлена до упора в скважину. Применяя арматурный прут (диаметром 10-14 мм) или 6-мм проволоку, необходимо связать и сварить армирующий каркас, вставив его в скважину. Верх прутьев следует оставить выступать над скважиной на 25 см.

Далее правильно будет приступить к заливке столбов бетоном. Делать это нужно, заливая бетон на 25 см внутрь скважины, приподняв рубероидную трубу так, чтобы позволить бетону растечься и сформировать подошву, после чего можно залить скважину до конца, формируя опору. Делать прессовку бетона нужно при помощи глубинного электрического вибратора, это поможет удалить воздушные пузырьки и пустоты. В течение того времени, пока бетон в опорах сохнет, можно заняться ленточным фундаментом. Таким образом, можно построить столбчато-ленточный фундамент самому.

Поперечное сечение ленточного незаглубленного фундамента

Поперечное сечение ленточного незаглубленного фундамента.

Применив арматурный прут и проволоку, можно сварить каркас для армирования, в котором нуждается ленточный фундамент. Лучше прикрутить его к прутам, которые торчат из опор.

Расположение прутьев нужно делать продольным по отношению к ленте конструкции, а проволока станет армировать в поперечном направлении, формируя перемычки по горизонтали.

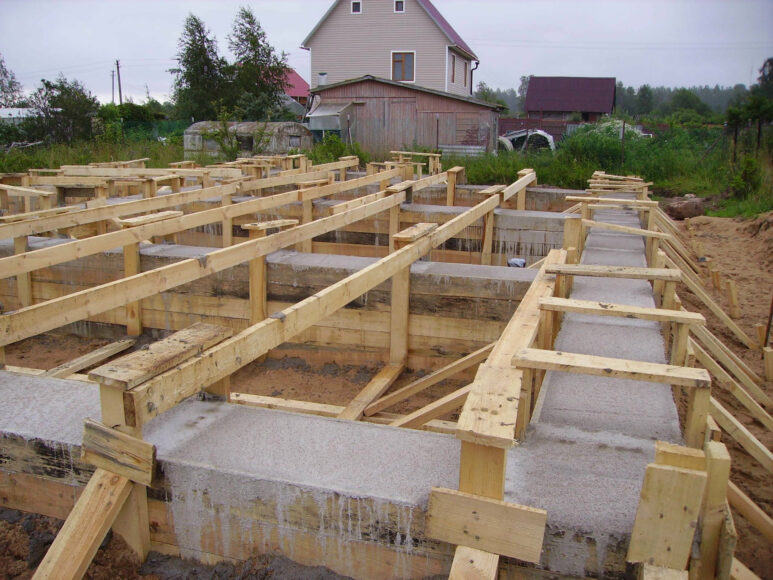

После можно делать опалубку для фундамента ленточного типа. Для этого следует использовать доски, ширина которых должна быть равна 15 см, толщина – 4 см. Вместо досок можно использовать фанеру, ДСП либо листы железа. После того как опалубка, в которую предполагается обустраивать ленточный фундамент, будет готова, внутрь следует настелить гидроизоляционный материал. Предпочтительнее использовать мембраны или полиэтиленовую пленку, последняя понадобится и для того, чтобы бетон не вылился из опалубки, после того как ленточный фундамент будет залит.

Ленточный фундамент можно залить бетоном. Чтобы максимально быстро совершить данные работы, можно использовать машину-миксер, которая поможет залить такое большое пространство. Затем бетон можно утрясти вибратором. После того как он наберет прочность, что произойдет спустя 28 дней, опалубка может быть снята. Затем можно будет приступить к проведению всех необходимых работ по гидроизоляции, в чем нуждается ленточный фундамент. А оставшиеся траншеи нужно будет засыпать грунтом.

Вернуться к оглавлению

Опорно-столбчатый фундамент

Бутобетонный фундамент

Бутобетонный фундамент: 1 — подошва фундамента, 2 — фундамент, 3 — гидроизоляция.

Для сравнения стоит рассмотреть вариант обустройства исключительно столбчатого фундамента. Столбчатый фундамент обустраивают для легких строений, возведенных на песчаных грунтах.

Первоначально следует произвести разметку участка, как и в том случае, когда обустраивается ленточный фундамент. После правильно будет избавиться от верхнего плодородного грунта на 25 см. В углах и тех местах, где пересекаются стены, следует пробурить скважины, делать их следует такими, чтобы каждая из них имела глубину в 0,6 м. Лучше на месте будущих опор делать котлованы, которые будут иметь квадратную форму. Дно котлованов под опоры должно быть залито бетоном, слой которого будет равен 15 см. Он выступит в качестве подушки. После высыхания бетона можно начинать формировать опорные столбы.

Для опор можно применить кирпич-железняк. Делать опорный столб следует в виде кирпичной кладки, ширина опоры должна быть равна 38 см, высота – на 35 см выше поверхности земли. Изделия можно располагать замкнутым контуром, оставляя внутри свободное пространство. Во внутреннем полом пространстве следует сформировать арматурный каркас, минимум 3 прута следует связать и вставить. После можно переходить к заливке бетоном.

Простой столбчатый фундамент должен иметь столбы, которые следует расположить на одном уровне, как и в примере, где описывается, как монтируется ленточный фундамент. После того как бетон высохнет, опоры можно гидроизолировать. После можно засыпать траншеи грунтом. Сверху опор необходимо возвести ростверк. Его лучше делать при помощи рандбалок из дерева. Края балок следует опереть на столбы, соединив между собой, используя при этом замковое соединение шип-паз. Ростверк может быть выполнен и из бетона. Тогда необходимо будет смонтировать опалубку, применив деревянные доски, нужно будет сварить внутри каркас, используя арматуру, залив все бетоном.

Схема столбчатого фундамента

Схема столбчатого фундамента.

Самый простой столбчатый фундамент может иметь опоры, выполненные из асбестоцементных труб. Для этого их следует опустить в скважину, затем внутрь налить бетон. Трубу нужно приподнять для растекания бетона, долив смесь полностью, однако нужно оставить 15 см до поверхности трубы. После того как закладные венцы здания будут соединены с фундаментом, их следует укрепить к трубам при помощи уголковых соединений и анкеров.

Лучше сделать столбчатый фундамент, чем ленточный, так как его строительство позволяет значительно сэкономить на материалах и рабочих, ведь все работы можно будет выполнить самостоятельно и достаточно быстро. Такой фундамент отлично подойдет для деревянных построений, бань, террас, беседок, веранд, гаражей и иных строений, массы которых будет недостаточно для того, чтобы нагрузить фундамент ленточного типа. Столбчатый фундамент, который был возведен осенью, лучше не оставлять на период зимы ненагруженным. По этой причине столбчатый фундамент сверху должен быть нагружен бетонными плитами, предпочтительнее все здание возвести еще до момента начала морозов. Делать это следует для того, чтобы предотвратить выталкивание опор, которые составляют столбчатый фундамент, из грунта силами морозного пучения, это станет причиной перекоса и изменения их расположения.

http://youtu.be/B0qKNFeXRgo?t=9s

Вернуться к оглавлению

Фундамент из блоков

Схема монолитного фундамента

Схема монолитного фундамента.

После подготовительных и земляных работ можно начинать следующий этап. Если планируется обустройство цокольного этажа или подвала, предварительно нужно будет обустроить основание, применив железобетонные или монолитные плиты. Прежде будет необходимо произвести разметку под плиту, применив дальномер или уровень. На данном этапе особое внимание следует уделить расчету расстояния от плиты до земли, добившись ее уклона от здания.

При большем использовании каменно-песочных смесей, потребуется большее количество гравия, щебня, колотого кирпича либо крупного песка.

Если плита будет иметь толщину, равную примерно 30 сантиметрам, подушку под нее следует обустраивать той же высоты.

Раствор для подушки изготавливают обычно из одной части щебня и трех частей песка.

http://youtu.be/iUQdetAqO_M

Вернуться к оглавлению

Принцип монтажа основания

Для правильного обустройства бетонного основания необходимо в котлован засыпать смесь из песка и гравия, после все должно быть полито водой. Затем, используя вибротрамбовку, следует выровнять и утрамбовать первый слой. Дождавшись, когда он высохнет, необходимо поочередно произвести укладку последующих слоев, пока не будет достигнута необходимая высота основания под блоки.

После того как будет тщательно выровнен и утрамбован песок, следует установить опалубку, которая может иметь одну из нескольких вариантов конструкции. Так, опалубка может быть выполнена с применением специальных щитов или досок; опалубка может быть несъемной и иметь утеплитель; может быть обустроена из фанеры.

Крепления должны быть установлены на расстоянии в 1 м, и их предпочтительнее укреплять, используя саморезы. Высота опалубки должна быть равна высоте подушки и плиты. После можно залить бетон, слой которого должен быть равен 4 см, на поверхность должна быть внахлест уложена пленка из полиэтилена, после можно вновь произвести обработку вибротрамбовкой, что поможет более тщательно выровнять плиту. Спустя 3 недели, после высыхания бетона, можно избавиться от опалубки, осуществив теплоизоляцию плиты.

http://youtu.be/B4Q0u7ebYNg

Для того чтобы правильно выбрать толщину фундаментной плиты, следует руководствоваться классификацией в зависимости от постройки: под дом из 2-х этажей, который выполнен из кирпича, толщина фундамента должна быть равна 40 см, для дома из дерева – 20 см, для постройки из пенобетона – 30 см, для гаража или бани фундамент может иметь толщину, равную 10 см.

После того как выполнена работа по обустройству бетонной подушки, можно приступать к последнему этапу монтажа фундамента – кладке стен.

http://youtu.be/iYDJHA6rcOs

Кладку блоков осуществляют по аналогии с традиционной кирпичной кладкой, а начинать следует с углов дома. Если здание будет массивным, нужно произвести укрепление конструкции с помощью армированной металлической сетки. В сейсмоактивных районах производят обязательное укрепление фундамента. Для того чтобы избежать в будущем кривизны и трещин в стенах, следует применять уровень.
