Как правильно провести укладку фундамента

  • Дата: 09-12-2014
  • Просмотров: 1143
  • Комментариев:
  • Рейтинг: 45
Оглавление: [скрыть]
  • Виды фундамента
  • Подготовительные работы
  • Установка опалубки и армирование
  • Бетонирование ленточного фундамента
  • Гидроизоляция и обратная засыпка
  • Бутобетонный ленточный фундамент

Фундамент является основой здания, от прочности которого зависит надежность всего дома. Укладка фундамента должна проводиться при строгом соблюдении последовательности в работе, так как это ответственный этап строительства.

Схема устройства ленточного фундамента.

Схема устройства ленточного фундамента.

Виды фундамента

Столбчатый фундамент наиболее популярен при строительстве деревянных домов или домов без подвалов, которые имеют облегченную конструкцию. Он может быть выполнен из камня или дерева. Недостатком деревянного столбчатого фундамента является недолговечность. Поэтому, чтобы увеличить срок его службы, древесину следует обуглить на медленном огне со всех сторон, пропитать дегтем и т. д. Для каменных столбов нужно применять гранитный или бутовый камень, кирпич-железняк. Не следует укладывать фундамент из обычного красного или силикатного кирпича.

Схема устройства столбчатого фундамента.

Схема устройства столбчатого сборного и столбчатого монолитного фундаментов.

Сборный столбчатый фундамент лучше всего подходит для установки на сырых и заболоченных участках. Столбы могут быть из железобетона или асбоцементных труб, которые нужно армировать внутри и заполнить бетоном, или из металлических труб, которые снаружи следует защитить битумной мастикой, а изнутри – цементным раствором. Монолитный столбчатый фундамент лучше изготавливать в маловлажных грунтах при отсутствии воды в пробуренных скважинах. Столбчатый фундамент не следует применять для домов, в которых есть подвал или цокольный этаж, и на участках с существенными перепадами высот, так как он может опрокинуться под воздействием больших боковых нагрузок.

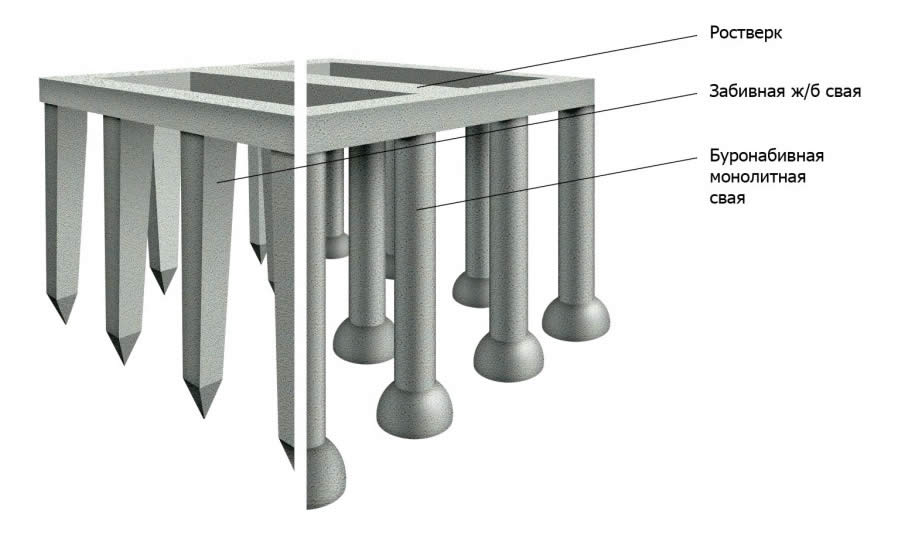

Преимущество ленточного фундамента – его прочность. Он может быть монолитным или сборным. Ленточный фундамент служит стенами при обустройстве подвала или цокольного этажа. Если на участке высокий уровень грунтовых вод или слабый грунт, лучше соорудить фундамент из сплошной монолитной плиты (из железобетона). Свайный фундамент лучше возводить при слабых основаниях, которые неравномерно деформируются. Различают сваи-стойки, висячие и винтовые сваи.

Вернуться к оглавлению

Подготовительные работы

Потребуется:

  • угломер;
  • водяной уровень;
  • лопата;
  • капроновая леска;
  • песок, щебень (гравий);
  • цементный раствор.
Устройство мелкозаглубленного фундамента.

Устройство мелкозаглубленного фундамента.

Наиболее популярным и востребованным является ленточный фундамент, так как его достаточно просто построить своими руками и он не требует больших финансовых затрат на материалы и обустройство. Его целесообразно возводить при мелком заложении в сухих непучинистых грунтах. В том случае, если грунт пучинистый и глубоко промерзает, делать ленточный фундамент бывает весьма невыгодно, так как при этом понадобится большой объем земляных работ.

Прежде чем начать устройство фундамента, следует подготовить участок. Сначала необходимо его очистить от верхнего слоя грунта, выровнять поверхность и нанести разметку будущего фундамента под дом. Для этого нужно разметить внешние границы фундамента, забить по углам в землю подручные материалы (колышки или арматурные прутья) и тщательно проверить прямые углы угломером. После этого по периметру следует натянуть шнур или капроновую леску. Затем, отступив от внешней границы основания 400 мм, необходимо произвести внутреннюю разметку.

Глубина фундамента зависит от особенностей климата в регионе (от глубины промерзания грунта) и от высотности строения.

Мелкозаглубленный фундамент должен иметь глубину от 40 см до 70 см. Если в проекте предусмотрен подвал либо гараж, нужно заглубить его ниже уровня промерзания грунта еще на 20-30 см. Устройство фундамента следует начать с рытья траншеи. Основание необходимо тщательно вымерять с помощью уровня, чтобы оно было максимально ровным. При этом грунт в траншее нужно утрамбовывать.

Затем на дно траншеи ленточного фундамента насыпается песчаная подушка, толщина которой около 150 мм. Это необходимо для того, чтобы при пучении грунта фундамент не выталкивался на поверхность. Саму подушку нужно обязательно полить водой и утрамбовать. Затем на песок нужно уложить слой щебня либо гравия толщиной 150 мм. Для наибольшей прочности его нужно залить цементным раствором, слой которого около 10 см. Дальнейшие работы можно проводить через неделю, после того как раствор наберет прочность.

Вернуться к оглавлению

Установка опалубки и армирование

Схема армирования ленточного фундамента.

Схема армирования ленточного фундамента.

Потребуются:

  • молоток и гвозди;
  • доски, шифер или фанера;
  • арматурные прутья диаметром 12-14 мм;
  • проволока для армирования.

При укладке ленточного фундамента необходимо установить опалубку. Для этого подойдут любые подручные материалы, которые находятся на участке: доски, обрезки фанеры и т. д. С помощью молотка и гвоздей следует сбить щиты необходимого размера. Обязательно нужно сбивать изнутри так, чтобы гвозди загибать снаружи. Если имеется влагостойкая фанера, толщина которой не менее 18 мм, можно выполнить несъемную опалубку. Чтобы избежать выдавливания досок раствором, для опалубки нужно делать частые распорки. Затем при помощи шнура нужно отметить высоту будущего фундамента.

Если опалубка несъемная, ее следует устанавливать на всю глубину траншеи. Для надземной и цокольной части ленточного фундамента ее можно вывести выше верхнего слоя грунта на высоту от 30 см. Во время установки опалубки нужно сделать отверстия для вентиляции, водопроводных и канализационных труб. Поперек нее на необходимой глубине следует уложить трубы необходимого диаметра, которые обязательно для защиты от раствора набиваются мокрым песком или грунтом.

Далее устройство фундамента следует продолжить его армированием для того, чтобы избежать изгиба или разрыва основания при подвижке и пучении грунта. Перед ее укладкой можно выполнить гидроизоляционный слой, например, с помощью рубероида. Арматурные прутья, имеющие антикоррозийное покрытие, необходимо связывать между собой специальной проволокой. Соединение при помощи сварки лучше не использовать, так как на этих местах может появиться коррозия. Каркас можно изготовить из нескольких рядов (2-3 ряда) вертикальной арматуры, которые связаны между собой горизонтальными прутьями. Шаг между элементами зависит от величины нагрузки и от пучинистости грунта, и может варьироваться от 10 см до 25 см. Со всех сторон получившейся арматурной сетки следует оставлять от 50 мм, так как арматура должна быть скрыта под бетоном полностью.

http://youtu.be/SFyQI8gRvUg

Вернуться к оглавлению

Бетонирование ленточного фундамента

Потребуется:

  • цемент;
  • песок и щебень;
  • лопата;
  • деревянный молоток.

Устройство фундамента содержит очень ответственный момент, который предполагает заливку опалубки бетонным раствором. Чтобы приготовить бетон, нужно использовать цемент в зависимости от тяжести строения марки М 200-М 400. Песок и щебень для раствора должны быть чистыми без каких-либо примесей земли и глины. Соотношение компонентов в бетоне должно быть следующим: одна часть цемента, три части песка и пять частей щебня. Причем как бы ни варьировалось соотношение частей в растворе, щебня всегда должно быть раза в два больше. Бетон не должен быть излишне жидким, поэтому воду необходимо добавлять аккуратно, следя за консистенцией раствора. В идеале он должен сгребаться лопатой и при этом удерживать форму. Летом следует добавлять холодную воду, а зимой теплую для ускорения твердения.

http://youtu.be/W6e02qDl5CE

Заливать бетон в опалубку лучше сплошным слоем, чтобы не было ненужных стыков. Для исключения появления в массиве бетона пустот за каждым слоем необходимо тщательно следить, уплотняя деревянными трамбовками. Для лучшей укладки раствора вдоль стенок опалубки нужно периодически постукивать по ним для распределения его нагрузки. Залив бетонную смесь, ее следует в нескольких местах проткнуть при помощи щупа, а снаружи ее простучать деревянным молотком. При наличии строительного вибратора можно с его помощью уплотнить бетонный раствор. Пока бетон не наберет достаточную прочность, за ним следует ухаживать. Во время дождя его нужно накрывать пленкой, а в солнечную погоду поливать водой. Опалубку можно убирать через 7-10 дней.

Вернуться к оглавлению

Гидроизоляция и обратная засыпка

Потребуется:

  • битумная мастика;
  • рубероид;
  • песок.
Схема гидроизоляции ленточного фундамента.

Схема гидроизоляции ленточного фундамента.

Устройство фундамента включает в себя и его гидроизоляцию. Для этого боковую поверхность ленточного фундамента нужно покрыть гидроизоляционными составами. Это может быть битумная мастика, которую следует наносить только на максимально ровную и высушенную поверхность. Хотя этот вариант и считается самым экономичным, но он и самый недолговечный, так как обмазочный материал можно повредить уже при обратной засыпке траншеи. Можно провести гидроизоляцию таким рулонным материалом, как рубероид. Для этого на слой горячей мастики из битума следует наклеить с нахлестом в 150-200 мм 2-3 слоя рубероида.

Можно выполнить напыляемую гидроизоляцию при помощи специального распылителя. Ее наносят на чистую и сухую поверхность, а она с легкостью повторяет все неровности фундамента. Сверху необходимо провести армирование для дополнительной защитной функции геотекстильным материалом. Еще существует проникающая гидроизоляция, которая выполняется материалами проникающего действия, такими, как смесь цемента, специальные добавки и кварцевый песок.

По окончании работ необходимо провести обратную засыпку пазух фундамента с помощью песка. Его следует смочить и аккуратно утрамбовать так, чтобы не повредить гидроизоляционный слой. Полное затвердение бетона зависит от климатических условий и происходит недели через четыре.

Вернуться к оглавлению

Бутобетонный ленточный фундамент

Схема устройства бутобетонного ленточного фундамента.

Схема устройства бутобетонного ленточного фундамента.

Потребуется:

  • бутовый камень;
  • бетонный раствор;
  • кувалда.

Устройство фундамента можно проводить, заменяя арматурный каркас бутом. Для этого в траншею нужно залить слой бетонного раствора, затем на него уложить слой бутового камня, утапливая его в растворе. Чередовать слои следует до верхней отметки, при этом последним слоем должен быть бетон. Кладку ленточного фундамента из бута для домов до двух этажей следует проводить под залив враспор со стенками траншеи. Грунт в траншее нужно тщательно утрамбовать и заполнить пустоты щебнем или мелкими камнями. Затем на него нужно выложить первый ряд из крупных бутовых камней около 30 см толщиной. Слой камней необходимо утрамбовать при помощи кувалды и залить все щели жидким раствором.

http://youtu.be/8Y4NKX_xz8k

В зданиях с цоколем фундамент из бута следует возводить до нижнего уровня конструкции пола первого этажа, а в зданиях без цоколя его нужно выводить на 100-150 мм выше уровня земли. Ширина бутового фундамента обязательно должна превышать ширину стен дома на 15 см, а если грунт слабый, то еще больше. Преимущество фундамента, который возведен по всем правилам – это его надежность и долговечность.
