Как построить столбчатый фундамент для собственной бани?

  • Дата: 20-08-2015
  • Просмотров: 1182
  • Комментариев:
  • Рейтинг: 18
Текст
Видео
Оглавление: [скрыть]
  • От чего зависит выбор основания?
  • Что входит в расчет фундамента?
  • Как сделать столбчатый фундамент своими руками?
  • Очередность строительных работ

При сооружении любого здания следует тщательно подбирать вид фундамента. Именно от того, насколько правильно построено основание, зависит многое, включая долговечность строения, его защиту от грунтовых вод и прочих негативных внешних явлений. Например, столбчатый фундамент для бани используется довольно часто, но для массивных домов он абсолютно не подходит, так как не рассчитан на большие нагрузки. Поэтому, прежде чем экономить, надо задуматься о последствиях.

Изображение 1. Таблица расчетного сопротивления просадочных грунтов.

Изображение 1. Таблица расчетного сопротивления просадочных грунтов.

От чего зависит выбор основания?

Чтобы фундамент был прочным и надежным, необходимо правильно выбрать его тип, для чего учитывается почва и ее характеристики на месте строительства. Рассмотрим факторы, которые влияют на выбор основания под баню:

  • если грунт на участке болотистый либо лесной, то требуется устройство монолитного бетонного фундамента;
  • столбчатый делается на песчаных, глинистых, суглинистых, гравийных грунтах;
  • для кварцевых, мелкозернистых песчаных, скалистых грунтов отлично подходит любой тип основания.

Но самый оптимальный вариант для постройки бани – это столбчатый фундамент. Сегодня для сооружения этой конструкции используются следующие материалы:

  • сваи из дерева, которые предварительно перед монтажом обрабатываются антисептиком;
  • сваи из металла в виде полых труб;
  • асбестоцементные трубы, после установки заполняемые бетоном;
  • кирпич (выкладываются специальные опорные столбы);
  • природный камень.

Для бани из приведенных материалов лучше всего подходят два варианта: металлические и асбестоцементные трубы.

Столбчатый фундамент на основе асбестовых труб дешевый, но не менее прочный, чем металлический.

Схема устройства столбчатого фундамента

Схема устройства столбчатого фундамента.

Разница состоит в том, что металлические трубы не заливаются бетонной смесью. Можно использовать смешанный тип фундамента, когда используются асбестоцементные трубы и кирпичные перегородки между ними. Такой вариант самый оптимальный. Получается прочная, надежная конструкция.

Среди смешанных фундаментов под баню используются такие, как:

  • столбчато-ленточный фундамент, когда между опорами устраиваются стенки;
  • столбчатое основание из бетонных блоков;
  • столбчатый фундамент, который устраивается с ростверком;
  • опорно-столбчатое основание.
Вернуться к оглавлению

Что входит в расчет фундамента?

Чтобы правильно построить фундамент под баню, необходимо произвести соответствующие расчеты. Для этого надо учесть следующие факторы:

  • определение общей нагрузки бани на основание (рассмотрим ниже);
  • проведение тщательного анализа грунта, что можно сделать путем копки соответствующих шурфов либо бурения небольших скважин на том месте, где будет стоять баня;
  • расчет сопротивления грунта, чтобы опоры не «выдвинуло» во время зимних морозов или не произошла осадка.

Если глубина заложения будущего фундамента будет до 1,5 м, а для бани практически больше и не требуется, то используется формула:

Схема укладки столбчатого фундамента

Схема укладки столбчатого фундамента.

Rh = 0,005R(100 +h/3)

R – расчетное сопротивление грунта,

R – расчетные сопротивления просадочных грунтов природного сложения (данные определяются по таблице – ИЗОБРАЖЕНИЕ 1),

h – это глубина заложения будущего фундамента.

Пример расчета для глинистого грунта с глубиной фундамента в 50 см, где R=4 согласно таблице выше: Rh = 0,005*4 (100+50/3) = 2,33 кг/кв.см.

Чтобы баня устойчиво стояла, давление от веса постройки не должно быть больше расчетного сопротивления грунта. Например, фундамент на глине, имеющий расчетное сопротивление 2,33 кг/кв. см, не должен давить на имеющейся под постройкой грунт с большей силой, иначе произойдет осадка.

согласно нагрузкам и площади застройки, особенностям строения, определяется количество опорных столбов (шаг между ними должен составлять максимум два метра).

Рассмотрим, от чего зависит расчет фундамента на примере.

Допустим, строится одноэтажная баня с размерами на плане 10*10 м и с мансардой. Стены выполнены из газоблоков с толщиной в 300 мм, есть одна внутренняя стена с толщиной в 380 мм. Крыша строения стропильная, покрытие – профнастил. Для начала считаем площадь надземной части:

S = a*b = 10*10 = 100 кв. м (a,b – длины сторон);

С учетом наличия мансардного этажа S=10*4*1+2,5*5*2=65. Общая площадь для всех стен – 165 кв. м;

Площадь крыши составляет S=10*10*1,3=130 м2 (1,3 – коэффициент для стропильной крыши).

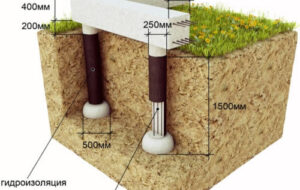

Схема монтажа столбчатых опор

Схема монтажа столбчатых опор.

Средний вес для профнастила составляет 30 кг/кв.м, для железобетонных плит перекрытия – 500 кг/кв.м. Для стен – 600 кг/кв. м плюс облицовка строения пустотелым кирпичом – 1400 кг.

Теперь считаем вес конструкции бани: формула предусматривает умножение среднего веса на площадь и на толщину материала.

Вес стен будет равен 165*0,3*600 = 29700 кг (умножается площадь стен, толщина и объемный средний вес). Вес облицовки составляет 165*0,12*1400=27720 кг.

Вес внутренней стены из полнотелого кирпича равен 10*0,38*2,5*1800=17100 кг. Вес перекрытия составляет 100*500=50000 кг. Вес чердачного – по той же схеме, значение – тоже 50000 кг. Вес кровли из металлического профилированного листа 130*30=3900 кг (площадь умножается на средний вес).

Вес конструкции для теплоизоляции мансарды: 130*50=6500 кг. Временные нагрузки, которые необходимо учитывать (берем средние значения):

  • снеговая 130*150=19500 кг (площадь крыши умножается на среднее количество снеговых осадков);
  • нагрузка от веса 10*80=800 кг (количество в 10 человек умножается на средний вес одного);
  • нагрузка от мебели, котла с водой – принимаем за 6 тонн.

Итого: общая нагрузка от бани на фундамент составляет 211,22 тонны (суммируем все полученные ранее данные).

Вернуться к оглавлению

Как сделать столбчатый фундамент своими руками?

Наш столбчатый фундамент будет состоять из асбестоцементных труб, а не металлических, так как баня не оказывает сильной нагрузки на грунт.

Схема заглубленного столбчатого фундамента на пучинистом грунте

Схема заглубленного столбчатого фундамента на пучинистом грунте.

Инструмент потребуется следующий:

  • лопата и металлический бур;
  • емкость для замеса раствора, ведра;
  • бетономешалка (можно небольшую ручную);
  • болгарка для резки арматурных прутьев;
  • кельма;
  • строительный уровень.

Для сооружения фундамента под баню следует приготовить следующее:

  • песок для подушки на дно каждой скважины;
  • асбестоцементные трубы в необходимом количестве и высотой 1,9-2 метра каждая;
  • цемент, песок и гравий для замешивания бетонной смеси и отдельно для кладочного раствора;
  • бетономешалку (можно небольшую ручную);
  • красный керамический кирпич.

http://www.youtube.com/watch?v=LAQyigqLA38

Вернуться к оглавлению

Очередность строительных работ

Работы проводятся таким образом:

  • для начала придется нанести разметку под баню на том участке, где будет стоять фундамент. Для этого необходимо по углам и в местах нагрузки поставить деревянные колышки, где будут находиться столбы. Шаг между такими колышками должен составлять не больше двух метров;
  • после этого пробиваются скважины с диаметром в 25 см. Глубина их должна составлять от полутора метров;
  • на дно каждой скважины насыпается песчаная подушка, которую необходимо утрамбовать;
  • далее начинаем установку асбестоцементных труб, диаметр которых должен составлять 20 см (на пять меньше, чем диаметр скважин). Каждую трубу предварительно следует обернуть слоем рубероида;
  • при помощи строительного уровня надо проверить, что все установленные трубы для фундамента под баню стоят вертикально;
  • теперь следует все оставшееся вокруг труб свободное пространство заполнить грунтом, плотно утрамбовать;

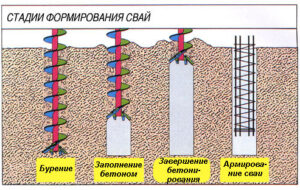

  • готовим бетонную смесь, при помощи которой заливаем трубы примерно на одну треть. Когда заливка окончена, трубу надо немного приподнять, бетонная смесь заполнит дно скважин, образуя прочную подушку;
  • после этого бетон доливается в каждую асбестоцементную трубу, до верха оставляется около 15 см;
  • внутрь каждой опоры вставляются арматурные металлические прутья, после чего трубы можно долить бетоном до верха.

http://www.youtube.com/watch?v=sQxG17B3Mbk

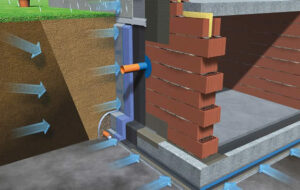

Теперь надо при помощи кирпича выложить стенку между опорами (в полкирпича, большей толщины не понадобится). В грунт ее необходимо заглубить примерно на 25 см (предварительно надо выкопать траншею). Над поверхностью почвы такой фундамент должен возвышаться на 40 см. Поверхность стенок выравнивается бетонным раствором, гидроизолируется при помощи рубероида в два слоя.

Баня – это небольшое сооружение, которое обычно возводится из дерева. Строители советуют для такого здания делать столбчатый фундамент, который не только можно быстро соорудить своими руками, но и обеспечить устойчивость всего сооружения даже на сложных, пучинистых грунтах. Сегодня существует множество вариантов такого фундамента, выбирать надо самый оптимальный.
