Сфера использования и преимущества фундамента на сваях с ростверком
Правильное устройство фундамента является залогом качественного строительства дома. Существует несколько вариантов создания основания под жилое здание. Одним из них является свайно ростверковый фундамент. Об особенностях его создания и пойдет речь.
Схема разновидностей ростверков.
Выбор этого типа фундамента обусловлен несколькими факторами. В частности, к ним следует отнести наличие:
- слабых пучинистых почв;
- повышенного уровня расположения грунтовых вод;
- значительных перепадов высот на участке;
- вечной мерзлоты.
К преимуществам свайных фундаментов относятся:
- отсутствие котлована;
- отсутствие необходимости проведения земляных работ приводит к снижению себестоимости строительных работ;
- создание свайного фундамента возможно на любых типах почв.

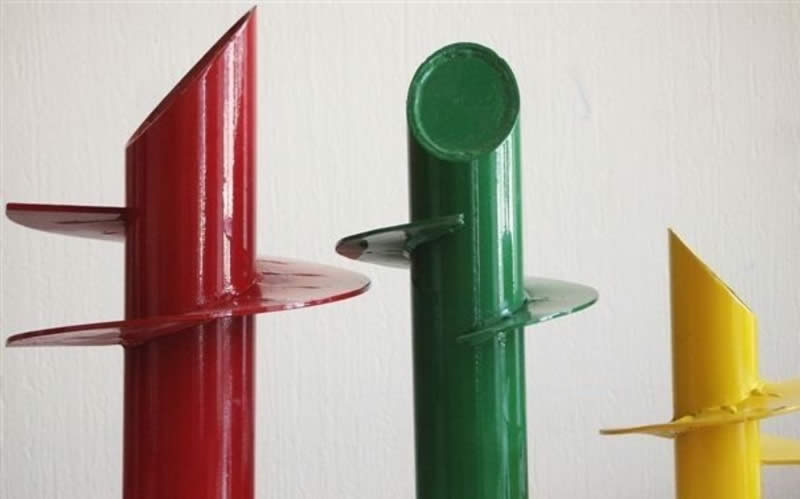

Что касается свай, то они используются разные: как по материалу, из которого они изготавливаются, так и по методу погружения. Сваи бывают набивными, забивными и ввинчивающимися. В любом случае данная технология предусматривает создание ростверка, который является связующим элементом при устройстве свайного фундамента.
Устройство ростверка для столбчатого фундамента.
Ростверк – это конструкция, которая может напоминать единую плиту или балки, которые соединяются с каждой сваей. При создании ростверка из балок конструкция схожа с ленточным фундаментом. Главной отличительной особенностью от ленты является ненадобность заглубления основания в землю.
Устройство свайного фундамента предполагает, что некоторые элементы свай и ростверка могут создаваться из монолитной конструкции или с помощью сварочных работ. По этой причине ростверк классифицируется в зависимости от технологии изготовления. Он может быть:
- бетонным, связанным арматурным каркасом;
- готовым изделием в сборном виде;
- комбинированным.
Требования для создания качественного ростверкового фундамента
Схема свайного фундамента с ростверком.
Как сделать ростверк? Такой процесс предполагает некоторые нюансы его устройства. В частности, существует два таких немаловажных момента.
Во-первых, работа ростверка направлена на изгиб. Всем известно, что бетонная конструкция характеризуется работой на сжатие. По этой причине обязательно проводится армирование верхней части ростверка над сваями.
Во-вторых, застывание залитого бетонного раствора осуществляется неравномерно. Если говорить конкретнее, то спустя неделю бетонная конструкция набирает лишь 65-70% необходимой прочности. Поэтому подвергать ростверк значительным нагрузкам нужно по истечении месяца, когда бетон окрепнет полностью.
Армирование конструкции
Отдельно следует сказать о важности осуществления армирования ростверкового фундамента.
Независимо от типа свай эта работа проводится в обязательном порядке. Только так можно максимально улучшить несущую способность основания.
Устройство фундамента предусматривает создание единой конструкции из свай и ростверка. Наличие неармированных элементов приведет к тому, что ростверк не сможет выдержать нагрузок стен и перекрытий дома.
Устройство ростверка допускает использование арматуры, которая имеет минимальный диаметр на уровне 10-12 мм. Когда создается ленточный ростверк, каркас должен состоять из двух поясов (нижнего и верхнего), которые соединяются с помощью металлических стержней диаметром 8 мм и вязальной проволоки.
Как рассчитывается потребность в материалах для фундамента
Создание ростверка.
Одной из важных составляющих качественного устройства ростверкового фундамента является осуществление точного расчета несущей способности свайной конструкции, количества необходимых свай и их рационального расположения на участке.
Первое, что потребуется учесть в данной работе, – это почвенный состав. От этого будут зависеть длина и конструкция свай, а также расстояние между ними. Обязательно определяется нагрузка на фундамент. Для этого нужно знать:
- общую массу стен, перекрытий и кровли возводимого объекта;
- наличие бытового и инженерного оборудования в доме;
- количество проживающих человек;
- предполагаемые нагрузки от снега и т.д.
Создание свайно ростверкового фундамента на практике
Устройство фундамента из ростверка и свай предусматривает использование следующих инструментов и материалов:
- свай;
- бетономешалки;
- молотка;
- цемента;
- песка;
- воды;
- арматуры;
- вязальной проволоки;
- щебня;
- бура;
- досок для опалубки;
- гвоздей;
- лопат;
- асбестовых труб;
- уровня;
- трамбовки;
- рулетки;
- колышков.
Схема свайного фундамента с железобетонным ростверком.
Этот процесс предполагает осуществление нескольких последовательных этапов. Сначала нужно рассчитать проект несущих стен и подготовить все чертежи будущего фундамента. После этого разметку проводят непосредственно на грунте.
Разметка состоит из таких действий:
- первый кол вбивают в угол, расположенный ближе всего к границам участка;
- от него откладывают расстояние, равное длине фундамента;
- вглубь от первого колышка отмеряют длину перпендикулярного отрезка фундамента;
- измеряют получившийся угол, который должен быть равен 90º.
Аналогичным образом размечают все остальные стороны и начинают делать фундамент, устройство ростверка. Если в плане фундамент представляет собой правильный прямоугольник, то углы его можно замерить по диагонали. Они должны быть равны между собой. Если форма имеет более сложное очертание, то лучше разделить ее на несколько простых прямоугольников.
После полной разметки внешнего контура необходимо такую же процедуру провести с внутренними границами фундамента. Его толщина должна превышать 40 см. Это расстояние обычно отмечают, используя колышки. В результате образуется внутренняя граница фундамента.
В проекте любого дома имеется несколько несущих стен, их также необходимо отметить на поверхности при разметке фундамента. Для каждого образовавшегося квадрата или прямоугольника проверяются углы и равенство диагоналей. Удобнее с каждой стороны разметки фундамента отступить по 5 см. Это облегчит рытье траншеи, а все колышки останутся на своих местах.
В намеченных местах забивают сваи, используя копровый молоток. Если сваи винтовые, то их ввинчивают. Возможен и третий вариант – при использовании бура делаются скважины, в которые впоследствии заливаются железобетонные сваи.
На следующей стадии создания свайного фундамента переходят к изготовлению деревянной опалубки. Она необходима для того, чтобы залить ростверк и части свай, которые будут выступать над уровнем земли.
Если планируется устройство свайного ростверка заглубленного типа, тогда сначала нужно заняться подготовкой траншей. В них заливается монолитная конструкция. В пробуренные скважины вставляются трубы из асбеста. Можно воспользоваться и чехлом, изготовленным из пленки ПВХ, оцинкованной стали и рубероида.
Во внутренней части опалубки закрепляется прочный каркас из арматуры. При этом необходимо выполнение следующего условия. Оно заключается в том, чтобы арматура свай и ростверка в обязательном порядке соединялись между собой.
Сваи и ростверк заливаются цементным раствором таким образом, чтобы вся арматура была под слоем бетона. Заливку необходимо производить послойно, уплотняя каждый слой бетона штыкованием. Спустя некоторое время бетон застынет, а опалубку можно будет демонтировать.
Существует несколько общепринятых параметров для того, чтобы ростверк и фундамент, устройство которых производится, были выполнены качественно. Высота их должна превышать 30 см, а ширина составлять около 40 см (немного шире толщины стен будущего здания). Пространство, образовавшееся между ростверком и грунтом, обустраивается отмосткой. Она не играет роли в оказываемой на дом нагрузке, но предотвращает попадание снега и мусора.
К качеству и прочности бетона, который будет использоваться для заливки ростверка и свай, предъявляются следующие требования. Выбирая марку цемента, нужно обращать внимание только на те, которые больше М200 (при планировании строительства дома в один или два этажа).
Если происходит возведение дома неустойчивого типа, а грунтовые воды проходят достаточно близко к поверхности, рекомендуется использовать бетон М250 (а еще лучше М300).
В состав изготавливаемого цементного раствора не должен входить битый кирпич, а также остатки гипсовых, шлаковых и зольных конструкций.
В результате точного выполнения всех этапов и соблюдения норм строительства фундамент, устройство которого описывается, должен получиться достаточно надежный (для малоэтажного строения).
