Как возвести ленточный фундамент из бута: необходимые материалы и инструменты

  • Дата: 26-06-2015
  • Просмотров: 1509
  • Комментариев:
  • Рейтинг: 22

В настоящее время для возведения зданий и сооружений применяется самая разнообразная техника строительства фундамента. Фундамент можно делать монолитным, столбчатым, ленточным. Огромное значение имеет и сам материал, из которого он будет изготовлен. Нередко фундамент может быть выполнен из крупного природного камня. Такая конструкция получила название бутовой. Кроме бутового, можно сделать бутобетонное основание. Техника строительства при этом несколько различается. Бутовый тип фундамента отлично подходит для тех участков, где имеется пучинистый грунт и велика глубина промерзания почвы.

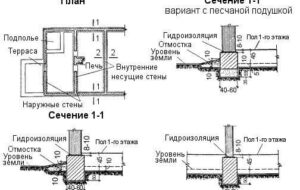

Схема строительства ленточного фундамента

Схема строительства ленточного фундамента.

Такая технология рекомендуется при обустройстве мелкозаглубленных конструкций. Ленточный бутовый фундамент используется уже очень давно, но в последние годы он стал еще популярнее. Очень часто он используется для строительства деревянных домов, в том числе сборного типа. Если говорить о самом материале, то преимуществ у камня очень много. Но самое важное из них – это то, что он, в отличие от кирпича, имеет более высокую прочность, кроме того, он не впитывает влагу. Кирпич же способен постепенно разрушаться и приходить в негодность под действием влаги. Рассмотрим более подробно, как укладывается фундамент бутовый ленточный, основные этапы работы по изготовлению.

Выбор камня для фундамента

Перед тем как строить ленточно-бутовый фундамент, потребуется выбрать основной строительный материал. Выбор камня – задача несложная. Важно знать, что для этих целей подходит природный камень с несущей способностью не менее 100 кг/см². Для бутового природного камня характерны некоторые особенности. Во-первых, под ним подразумевают любой природный камень, имеющий неправильную форму, массой до 30 кг, применяемый в строительной сфере. Во-вторых, он нашел широкое применение не только для данного типа работ, но и для устройства стен подвалов и подпорных стенок. В-третьих, к достоинствам камня можно отнести его высокую несущую способность и большую прочность, а к недостаткам – трудность укладки.

Вернуться к оглавлению

Характеристики материала

Схема ленточного фундамента из бутового камня

Схема ленточного фундамента из бутового камня.

Все дело в том, что сам процесс практически не механизирован, что обеспечивает высокую тяжесть проведения данной работы. Укладка камня ведется собственноручно, при этом каждый камень укладывается так, чтобы не оставлять больших зазоров. Чтобы установить бутовый ленточный фундамент, потребуется запастись щебнем (гравием), рваными камнями и булыжниками. Они нужны для заполнения образовавшихся пустот. Для рваного камня характерна неправильная форма и неровности. Булыжник же отличается по размеру. Он более мелкий (12 – 25 см). Для бутового камня свойственна как неровная поверхность, так и сглаженная.

Чтобы сделать ленточный бутовый фундамент правильно, размер камня не должен превышать 50 см.

Для бутового камня большое значение имеют и такие свойства, как морозостойкость, водостойкость и, конечно же, прочность. Все эти показатели устанавливаются на стадии проектирования. Ленточный бутовый фундамент будет качественным только в том случае, если у камня нет трещин, сколов или других дефектов, которые можно определить визуально. После визуального осмотра проводят небольшой опыт: ударяют по нему молотком. При наличии чистого звука и сохранения целостности он вполне подходит для того, чтобы строить ленточный бутовый фундамент. Важно, чтобы он был чистым.

Вернуться к оглавлению

Подготовительные работы

Схема разновидностей ленточного фундамента

Схема разновидностей ленточного фундамента.

Для того чтобы возвести ленточный бутовый фундамент своими руками, сперва нужно выбрать необходимый участок. Как уже было сказано выше, ленточно-бутовый фундамент может использоваться на пучинистых почвах. Это большой плюс. Но несмотря на это, перед проведением основных работ рекомендуется тщательно изучить характер земельного участка и гидрогеологические особенности местности. Большое значение имеют такие показатели, как влажность почвы, уровень стояния грунтовых вод, в том числе наличие верховодки и глубина промерзания земли. После этого можно приступать к следующему этапу – рытью траншею.

Но перед этим целесообразно сделать разметку участка (предполагаемых границ основания здания). Для этого пользуются простой рулеткой, если ее нет, можно применять деревянные колья и веревку или шнур. Затем делается траншея. Рыть котлован в данном случае не нужно, так как фундамент ленточный. Это обеспечивает экономию времени и сил строителей. Ширина основания из бутового камня прямым образом зависит от ширины самого камня. Нужно учесть и то, что ширина его должна быть на 10 см больше толщины стен. Укладка камня впритык не рекомендуется, нужно оставлять небольшие зазоры в 3-4 см с боков. Таким образом ширина должна быть не менее 60 см. Что же касается глубины, то она составляет 1 м. Нужно учитывать и тот факт, что такая конструкция оптимальна для легких зданий, если они деревянные, фундамент выдержит 1 или 2 этажа, если же из кирпича, то лучше возводить одноэтажное здание. Рыть траншею можно лопатой или нанять экскаватор.

Вернуться к оглавлению

Обустройство ленточного фундамента

Схема гидроизоляции ленточного фундамента

Схема гидроизоляции ленточного фундамента.

Чтобы правильно построить основу для здания из бутового камня, необходимо знать, что в зависимости от типа грунта опалубка может изготавливаться и полностью отсутствовать. Если почва слабая (песчаная или супесчаная), то опалубка нужна, если плотная – нет. Для опалубки при наличии пучинистого грунта используют деревянные доски или остатки шифера. Для того чтобы препятствовать сцеплению раствора при заливке с опалубкой, с внутренней стороны она обивается пергамином, рубероидом или пленкой. После заливки раствора опалубка очень легко снимается, а пленка или рубероид убирается.

Материалом для ленточного бутового фундамента является постелистый камень, крупный булыжник, гранит, базальт, известняк. Можно успешно применять даже ракушечник объемной массой не менее 1500 кг/м³. Верхняя часть должна находиться от поверхности земли не менее чем на 10 см. При пучинистом грунте основание подошвы нужно расширить при помощи уступов. Уступы делаются по высоте основания здания (фундамента) через 30-60 см. Неплохой вариант – укладка в нижней части фундамента так называемой подушки, сделанной из мелкого и среднего песка. Песок укладывается слоем 12-25 см и тщательно трамбуется.

Вернуться к оглавлению

Приготовление цементного раствора

Ленточно-бутовый фундамент потребует приготовления цементного раствора. Раствор используется тот же самый, что и для клаки кирпича. Для этих целей рекомендуется брать цементный порошок марки М-400 или М-500. Песок не должен содержать в большом количестве глиняных частиц, потому что они способствуют разрушению конструкции и появлению трещин. Соотношение цемента к песку при замешивании раствора равно 1:3 в массовом эквиваленте. Вода берется либо водопроводная, либо из скважины. Очень важно, что песок перед использованием должен быть просушен и очищен от механических примесей и мусора.

Таблица пропорций компонентов бетона

Таблица пропорций компонентов бетона.

Ингредиенты смешивают при помощи бетономешалки или же с большой емкости вручную. При этом нужно помнить, что сперва смешивают сыпучие компоненты, а только потом добавляют воду. Полученный цементный раствор должен иметь консистенцию, напоминающую сметану. При большом объеме воды в нем раствор может получиться не качественным и иметь плохую сцепляемость. Ленточно-бутовая основа должна быть сделана так, чтобы поверхность одного камня не соприкасалась с поверхностью другого без цементного раствора. Швы не должны быть слишком большими ( не более 15 мм ). Укладка камня производится то продольной стороной, то короткой. Соблюдать обвязку, как при кирпичных работах, не получится. Большое значение имеет и тот факт, что если укладка камня проводится прямо на землю, то залитый цементный раствор может выдавить их наружу, что затруднить дальнейшую работу.

Вернуться к оглавлению

Укладка камня под залив

Существует несколько способов кладки природного бутового камня. Для бутового ленточного фундамента подойдут 3 вида кладки: под залив, под скобу и под лопатку. Рассмотрим сперва первый способ. Он подходит для небольших зданий высотой не более 10 м и обязательно при хорошем, устойчивом грунте. Первым делом устанавливается опалубка.

Таблица расчетного сопротивления просадочных грунтов

Таблица расчетного сопротивления просадочных грунтов.

После этого идет укладка природного бутового камня. В качестве него используют рваный и булыжный камень. Подбор камня не проводится. Первой слой укладывается без раствора. На него кладется слой щебня. Слой тщательно трамбуется. Толщина щебня может быть 5-10 см.

После того как поверхность утрамбована, проводится заливка ранее приготовленной смесью (цементным раствором). Это необходимо для большей герметичности и заполнения пустот. Каждый ряд кладется на предыдущий в сухом виде и только после трамбовки кувалдой он заливается раствором. Толщина каждого слоя равна 20-25 см. Целесообразно использовать такое устройство, как виброуплотнитель, с помощью которого можно в большей степени распределить раствор по всем пустотам. Все это повышает прочность и надежность фундаментной основы.

Вернуться к оглавлению

Укладка камня под лопатку и под скобу

Данный способ значительно отличается от предыдущего. Во-первых, в этом случае камни подбираются таким образом, чтобы они подходили при укладке и препятствовали появлению больших зазоров и пустот. Этот вариант наиболее оптимальный, но очень длительный и трудоемкий. Каждый ряд, начиная с первого, укладывают с маячных и верстовых камней. Под ними подразумеваются камни, которые имеют одинаковую высоту на углах и в местах пересечения стен. Для того чтобы камни лежали ровно, строго горизонтально, натягивают причалки.





После этого начинают класть остальные элементы (бутовые камни). После того как сделан ряд, проводится его трамбовка и заполнение пустого пространства щебнем или другим мелким заполнителем, например песчано-гравийной смесью. После этого слой заливается цементной смесью. Осадка стандартного конуса при данном растворе должна быть примерно 13-15 см. Последующие ряды камня заливают смесью толщиной 3-4 см. При этом осадка должна быть равной 4-6 см. После заливки смеси поверхность тщательно выравнивается. Для того чтобы уложить верстовые и маячные камни, под них кладется необходимое количество раствора при помощи лопаты, а затем камень насаживают на него, при этом можно использовать молоток или кувалду. Такой способ укладки камня может осуществляться и при наличии опалубки. Что же касается кладки бутового материла под скобу, то этот метод хорош тем, подгонка камней проводится по определенному шаблону. Она подходит для строительства столбов и небольших стен.





Вернуться к оглавлению

Список инструментов и материалов

Для того чтобы выполнить все этапы работы по строительству бутового ленточного основания для здания, потребуется иметь в наличии целый набор инструментов и материалов. Он включает в себя: лопату, шнур или веревку для разметки участка, колышки, доски или шифер для возведения опалубки, пленку (рубероид), молоток, кувалду, рулетку, бетономешалку, ведра, емкость для замеса цементного раствора.





Помимо этого нужно иметь песок, цементный порошок для приготовления раствора. Для бутобетонных оснований дополнительно потребуется щебень или гравий, добавки для бетонной смеси. Для засыпки пустот потребуется щебень или песчано-гравийная смесь и, конечно же, бутовые камни, в том числе булыжники и рваные камни.





Таким образом, можно сделать заключение о том, что построить основание дома из бутового камня или бутобетона можно без труда своими руками, без привлечения специалистов. Большое значение при этом имеет этап проектирования, в том числе изучения характера грунта. На основании последнего выбирается та или иная технологи кладки. Немаловажную роль играет и качество материалов: раствора, камня и песка. Камень должен удовлетворять требованиям по морозостойкости, прочности и водопроницаемости. Оптимальные размеры его – 20-30 см, но не более 50. Не рекомендуется укладывать его на голую землю, так как ухудшается сцепляемость.
