Строительство частного дома лучше всего проводить на ровном участке, который не имеет перепада высот, потому что при уклоне существует опасность сползания земли, что может стать причиной разрушения здания. Если же ваш земельный участок расположен на склоне, то не стоит расстраиваться, потому что и в этом случае можно найти свои положительные стороны. Во-первых, дом можно возводить на разных уровнях, а во-вторых, грунт на таком участке не пучит, так как вода в почве не задерживается на долгое время. Рассмотрим ситуацию, когда необходимо построить фундамент на участке с уклоном.

Дом на наклонном участке

Строительство дома на наклонном земельном участке не только возможно, но даже открывает дополнительные возможности для дизайна.

Подготовительные работы и планировка участка

Перед строительством фундамента на участке с уклоном необходимо подготовить такие инструменты и материалы:

  • бетономешалку;
  • рулетку;
  • мастерок;
  • лопату;
  • нивелир;
  • строительный уровень;
  • доски;
  • бруски;
  • арматуру;
  • керамзит;
  • щебень;
  • песок;
  • цемент.
Дом на земельном участке с уклоном

Начиная строительство дома на участке с уклоном, необходимо предварительно все распланировать, озеленить территорию, увеличить число водостоков на участке.

Строительство дома на склоне нуждается в дополнительных мерах. Для проведения таких работ лучше всего подойдет ленточный фундамент, но следует знать, что в таком случае бетонной смеси понадобится намного больше, чем при строительстве дома на ровной поверхности.

Начинать строительство необходимо с планирования участка. Если участок с уклоном расположен недалеко от обрыва, то в таком случае земля будет постепенно осыпаться. Чтобы этого не произошло, нужно будет заняться озеленением территории (посадкой кустарников и деревьев). Своими корнями они будут удерживать землю, предотвращая ее осыпание. Вода, бегущая со склона, также может стать проблемой, так как она будет заливать строение. Чтобы избежать данной ситуации, необходимо увеличить число водостоков на участке.

Дальнейшая последовательность работ при разных уровнях наклона участка будет несколько отличаться. Поэтому рассмотрим ситуации, когда необходимо возвести фундамент на участке с небольшим, средним и большим уклоном.

Вернуться к оглавлению

Фундамент на участке с уклоном небольших размеров

Ленточный фундамент дома

При строительстве дома на земельном участке с уклоном наиболее правильным вариантом считается ленточный фундамент.

Если перепады высот на участке с уклоном между крайними точками постройки являются меньшими принятого проектного заглубления, то общий уклон строительной площадки в этом случае можно считать небольшим.

Иногда застройщики, чтобы сократить денежные средства на проведении геодезических исследований, и строители-новички, которые не хотят утруждать себя лишними замерами, в пределах постройки считают участок ровным. На самом деле мелкие неровности и травяной покров могут скрывать уклон до 20 см.

При рытье котлована и траншеи эта небольшая разница может выявиться. Если на нее и в дальнейшем не обращать внимания, то после монтирования фундамента на участке с уклоном может оказаться, что в верхней точке площадки высота цоколя будет составлять, например, 60 см, а в нижней – 80 см. После вертикальной планировки и конструирования отмостки высота цоколя с одной стороны может снизиться до 40 см. Может возникнуть ситуация, что продухи, установленные в цоколе согласно проекту, будут находиться ниже отмостки. В этом случае нужно будет увеличивать высоту цоколя.

В конечном итоге объемы уложенного бетона, засыпанного песка и выкопанной земли получатся больше, чем предполагалось. После подсчета расходов станет понятно, что на лишних работах было потеряно больше средств, чем сэкономлено на геодезической съемке. Поэтому перед началом строительства ленточного фундамента на участке с уклоном обязательно нужно проводить геодезические работы.

Схематичное изображение ленточного фундамента на наклонном участке

Схематичное изображение ленточного фундамента на участках с малым, средним и большим уклоном.

Начинать копать котлован и траншеи необходимо в самой высокой части площадки, а все выемки делать на одном уровне. Высоту и заглубление фундамента менять не нужно, но если плодородный слой в какой-то части площадки находится глубже, то потребуется увеличить глубину котлована и траншеи до полного его удаления. Чтобы определить глубину застройки в самой высокой точке, можно использовать такое выражение: hT = hПВ+hP, где: hT – глубина траншеи (котлована), hПВ – уровень перепада высот, hP – толщина растительного слоя.

Например, известно, что перепад высот на площадке равен 20 см, а толщина растительного слоя – 30 см. Тогда hT = hПВ+hP = 20+30 = 50 см.

Если участок на склоне расположен ниже, чем примыкающая территория, то во время рытья траншеи площадку следует защитить земляным валом, водосборной канавой или временным лотком, чтобы дождевые воды не попали в траншеи. После заливки фундамента на участке с уклоном и снятия опалубки нужно произвести обратную засыпку и выравнивание поверхности площадки таким образом, чтобы отмостка и вертикальная планировка около дома находились в одной плоскости. После конструирования отмостки по боковым фасадам и с нагорной стороны создают капитальные ливневые лотки.

Вернуться к оглавлению

Фундамент на участке с уклоном средних размеров

Изображение процесса уменьшения естественного уклона

Изображение процесса уменьшения естественного уклона.

Если на месте строительства перепад высот равен расчетному углублению или превышает его не более чем на 20 см, то уклон принято считать средним. В таком случае принимать самую высокую точку за базовую неверно, потому что подошва фундамента в нижней части будет находиться на поверхности или выше нее.

При строительстве на участке со средним уклоном базовой будет являться самая низкая точка в пределах застройки. Иногда на площадке уклон идет по диагонали. В этом случае базовой будет считаться самая низкая точка на пересечении осей здания.

Траншеи в нижней части участка выкапывают на глубину заложения противопучинистой подушки, но не меньше глубины залегания плодородного слоя. Все остальные работы производятся на одном уровне. Если разница высот равна принятому заглублению фундамента, то его высоту не меняют.

Если же перепад высот больше, чем глубина фундамента, то заглубление принимается равным значению перепада.

Вертикальную отсыпку земли делают сразу после строительства фундамента под уклон. Для этого применяют хорошо уплотненный непучинистый грунт. В этом случае при устройстве фундамента обеспечиваются минимальные затраты труда и бетона, а основание здания получается экономичным и надежным. Если планировка дома выполняется с уклоном, то при этом немного понижаются объемы земляных работ, но увеличивается их стоимость.

Вернуться к оглавлению

Фундамент на участке с большим уклоном

Ступенчатая подошва под ленточным фундаментом

На участке с большим уклоном наиболее рационально устраивать ступенчатое заложение фундамента.

Уклон считается большим, если перепад высот намного больше рациональной глубины заложения фундамента (более 1 м). В этом случае наиболее правильным решением будет ступенчатое заложение фундамента для участка с уклоном. В связи с большой стоимостью таких работ данный вид фундамента используется только при больших перепадах высот.

В нижней части строительной площадки фундамент конструируют на уровне поверхности грунта, а в верхней части – с заглублением. Переход с одной ступеньки на другую осуществляется с помощью одного или нескольких уступов. Их высота должна быть не более 60 см, а длина – не меньше двойной высоты. В связи с тем, что на нижний фундамент необходимо потратить больше бетона, нужно проектировать здание так, чтобы максимально использовать верхний уровень.

Фундамент на участке с уклоном может стать препятствием на пути перемещения грунтовых вод, что приводит к увеличению влаги возле основания здания. Поэтому, в зависимости от геологической ситуации, на строительной площадке иногда возникает необходимость создавать дренажную систему. Данная система конструируется до отсыпки противопучинной подушки.

Вернуться к оглавлению

Порядок конструирования ленточного фундамента

Мелкозаглубленный ленточный фундамент

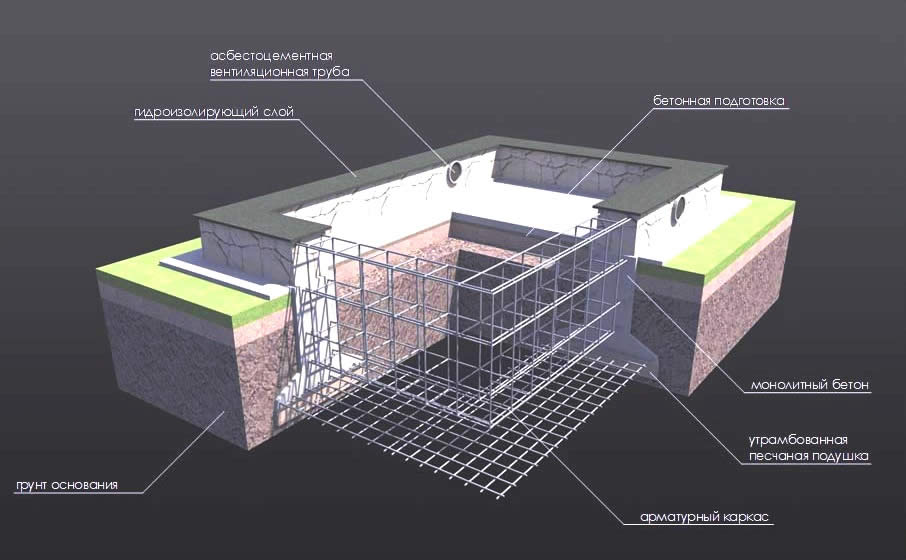

Схематичное изображение мелкозаглубленного армированного монолитного ленточного фундамента.

Если нужно построить фундамент на участке с уклоном, то в этом случае можно использовать один из видов ленточного фундамента: мелкозаглубленный или глубокозаглубленный. Первый вид делают в виде целостной конструкции с использованием железобетона и кирпичной надстройки. Лента монтируется на глубину около 80 см. Под ней размещают песчаную подушку толщиной 25-35 см. Второй вид фундамента является одним из самых надежных. В нем лента располагается гораздо глубже, что обеспечивает его стойкость на всех грунтах.

При возведении фундамента на уклоне первым делом нужно удалить плодородный грунт, после чего можно приступать к рытью траншей глубиной 0,5-1,0 м и шириной около 0,7 м. Высота уступов террас должна быть одинакова с толщиной бетонной подушки (25 см). Подготовка укрепляется с помощью арматуры. В месте, где бетон будет подвергаться сильному растяжению, можно использовать 2 слоя арматуры.

Бетонная подушка монтируется на полиэтиленовую пленку, чтобы уберечь фундамент от влажности. Толщина ленты должна находиться в пределах 30-70 см. Высота наземной части основания должна быть не более 4-х его толщин. Армирование ленты осуществляется 4-мя прутами с обвязкой через 0,5 м. Если высота подъема над уклоном имеет величину не более 0,6 м, то внутреннее пространство фундамента гидроизолируется песком и керамзитом. Затем на песчаную подушку ложится полиэтиленовая пленка, а далее отливается цельная плита перекрытия. После этого вся конструкция заливается бетоном. Снаружи ленточное основание защищают слоем гидроизоляции и утеплителя. Вокруг фундамента размещаются дренажные трубы, которые используются для отвода дождевой воды.





Не исключено, что через несколько лет здание вместе с грунтом начнет съезжать со склона. Когда все признаки указывают на то, что это обязательно случится, можно воспользоваться подпоркой с внешней стороны. Для этого хорошо подходят железные конструкции и массивные бревна длиной 4-5 м.
