Устройство дренажной системы мелкозаглубленного фундамента

  • Дата: 09-03-2015
  • Просмотров: 1315
  • Комментариев:
  • Рейтинг: 21
Оглавление: [скрыть]
  • Материалы для устройства дренажной системы
    • Трубы
    • Фитинги
    • Накопительные колодцы
  • Для чего нужен дренаж мелкозаглубленного ленточного фундамента?
  • Этапы работ по устройству дренажа мелкозаглубленного фундамента
  • Техника безопасности при устройстве дренажа мелкозаглубленного фундамента

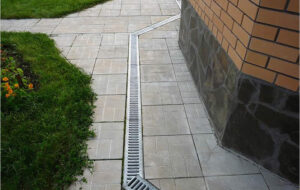

Дренажом называют инженерную конструкцию из заглубленных в грунт перфорированных труб, предназначенную для отведения от построек и их фундаментов грунтовых и иных вод. Не каждому дому и его основанию требуется устройство этой системы. Ее необходимость зависит от конкретных условий участка: типа грунта, глубины залегания подземных вод, рельефа местности, риска подтопления из-за близости озер и рек, точки заглубления основания дома. Дренаж мелкозаглубленного фундамента требуется в том случае, если гидроизоляция не способна справиться с разрушающим воздействием воды и требует ее отвода.

Параметры мелкозаглубленного фундамента

Параметры мелкозаглубленного фундамента.

Материалы для устройства дренажной системы

Вернуться к оглавлению

Трубы

В частном строительстве часто используют недорогие канализационные пластиковые трубы и самостоятельно перфорируют их с помощью сверла и дрели. Но есть и более подходящие изделия, традиционно используемые в строительстве и специально выпускаемые для этой цели.

Схема траншеи дренажа фундамента

Схема траншеи дренажа фундамента.

Виды труб:

  1. Асбестоцементные большого сечения.
  2. Изготовленные из керамики, с перфорацией.
  3. ПВХ трубы.
  4. Гибкие гофрированные пластиковые трубы (одно- или двухслойные).

По причине большого веса, трудоемкости монтажа трубопровода, невысоких эксплуатационных характеристик, в современных дренажных системах первые два вида изделий используются редко. Специально спроектированные для отвода подземных вод пластиковые дренажные трубы с рифленой поверхностью имеют несколько неоспоримых преимуществ, одно из которых – способность к самоочищению. Предотвратить заиливание трубопровода крайне важно, так как это продлит срок службы всей системы и ремонт ей будет требоваться намного реже.

Вернуться к оглавлению

Фитинги

Соединительные детали (отводы, муфты, тройники и пр.) приобретаются после проектирования системы и подсчета узлов и определения их модификаций. Фитинги должны быть изготовлены из того же материала, что и трубы, и совпадать с ними по диаметру.

Вернуться к оглавлению

Накопительные колодцы

Если устанавливаются заводские дрены, то желательно одновременно с ними приобрести нужное количество накопительных колодцев. Это емкости, в которые по трубопроводу отводятся дождевые и иные воды, впоследствии транспортирующиеся в грунт, канализацию, коллектор или ближайший водоем.

  • геотекстиль;
  • песок, гравий или щебень средней фракции 20/40 мм;
  • лопаты
Вернуться к оглавлению

Для чего нужен дренаж мелкозаглубленного ленточного фундамента?

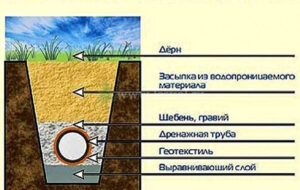

Расположение слоев дренажа

Расположение слоев дренажа.

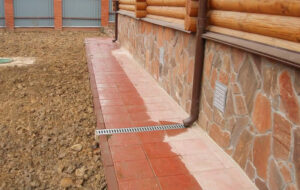

Устройство водоотводящей системы требуется в условиях высокого уровня подземных вод или повышенной влажности грунта. Необходим он и по причине риска сезонных или иных подтоплений участка.

Если неподалеку от частного дома проходят линии городских коммуникаций водоснабжения или отведения канализационных стоков, то дренаж обеспечит сохранность фундамента на случай их прорыва.

В межсезонье перенасыщенный влагой грунт во время замерзания или оттаивания провоцирует смещение пластов почвы. Это приводит к деформации бетонной ленты, появлению трещин и разрушению монолита.

Правильно выполненный дренаж грунта устранит эти плачевные последствия.

Монтаж мелкозаглубленного фундамента предполагает закладку его подошвы на глубине не более 80 см.

Но водоотводящий трубопровод следует прокладывать на большей глубине, ниже песчаной подушки основания на 20-30 см. Дренаж устраивается по внешнему периметру бетонной ленты на расстоянии 20-40 см от нее. Его можно сделать как во время возведения фундамента, так после завершения строительства дома. Самый большой объем работ земляной. Потребуется сформировать длинные траншеи, что можно сделать как своими руками, так и с помощью экскаватора.

Вернуться к оглавлению

Этапы работ по устройству дренажа мелкозаглубленного фундамента

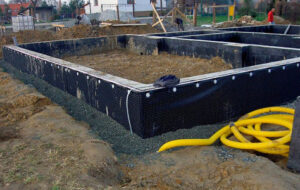

Дренажная система для фундамента

Дренажная система для фундамента.

Правила работ по формированию траншеи для укладки труб

  1. Сечение канав может быть как прямоугольным, так и трапециевидным. Если грунт с большим количеством песка и имеет склонность к осыпанию, то второй вариант наиболее предпочтителен.
  2. Ширина рва должна быть не более 40 см.
  3. Дно траншеи выравнивается, освобождается от камней и комков глины, утрамбовывается.
  4. Во время выкапывания рва, его выравнивания и уплотнения соблюдается уклон в сторону ближайшего накопительного колодца, составляющий 0,5-0,7° на каждый погонный м трубопровода.
  5. Дренаж предполагает устройство песчано-гравийной подушки, на которую будут укладываться трубы. Для этой цели на уплотненный грунт насыпается песок слоем 10-15 см. Не рекомендуется выкладывать сразу весь объем песка, его нужно отсыпать послойно, проливая струей воды из шланга и утрамбовывая.
  6. Далее таким же образом устраивается подушка из гравия или щебня той же высоты.

Монтаж трубопровода

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент.

Если перфорация на трубах выполнена только с одной их стороны, то укладка производится вниз отверстиями. Каждая дрена должна быть обернута геотекстилем, чтобы предотвратить засорение перфорации. Поэтому сначала на гравийную подушку настилается ткань, затем на нее укладываются трубы, которые соединяются между собой фитингами. После монтажа трубопровода он накрывается геотекстилем.

Правила устройства смотровых колодцев

  1. Они необходимы для обслуживания и ремонта трубопровода. На каждые 40-50 м по прямой линии траншеи необходимо устраивать один смотровой колодец.
  2. Форма их может быть квадратной, круглой, прямоугольной.
  3. Выполняются они из железобетонных колец либо других влагостойких материалов.
  4. Гидроизоляция и герметичность колодцам не требуется. Их основная задача – обеспечить наблюдение за процессом водоотвода.
  5. Если дренаж залегает на глубине не более 3 м, то смотровые колодцы можно соорудить из пластиковых труб сечением 30-50 см. Такие изделия используются в устройстве напорной канализации. Из них можно брать гладкие трубы, но лучше гофрированные.

http://youtu.be/rCserSFGe9Q

Выполнение обратной засыпки

  1. Сначала траншея заполняется слоем щебня или отсева толщиной 20 см.
  2. После этого ров заполняют песком на высоту 10 см.
  3. Дальнейшая отсыпка производится ранее вынутым грунтом.

Накопительные колодцы

Емкости для сбора и отвода воды могут быть расположены на каждом углу здания, либо одна – на расстоянии не более 20 м от него. Чтобы сток происходил беспрепятственно, не следует забывать об обязательном уклоне труб в сторону накопительного колодца.

Вернуться к оглавлению

Техника безопасности при устройстве дренажа мелкозаглубленного фундамента

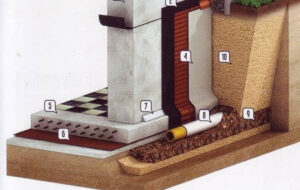

Схема устройства пластового дренажа

Схема устройства пластового дренажа.

Формирование глубоких траншей в непосредственной близости от дома связано с опасностью обрушения стен. В особенности следует быть осторожным при прокладке трубопровода рядом с мелкозаглубленным основанием. Дренаж, как правило, нужен на тех участках, где грунт имеет низкий коэффициент сцепления и риск обрушения почвы велик даже при правильном сечении рва, близком к углу естественного откоса. Поэтому стенкам траншеи часто требуется укрепление в виде деревянных щитов. Эта защита демонтируется только после укладки труб и засыпки их песком.

На участке с многочисленными постройками дренаж нужно делать поэтапно, участками диной до 20 м. Грунт, который вынимается при выкапывании следующего, идет на обратную засыпку уже смонтированного трубопровода. Не рекомендуется приступать к устройству водоотводящей системы в межсезонье, когда уровень грунтовых вод наиболее высок. Даже если работы начаты в другое время года, не следует позаботиться о наличии насоса для откачки грунтовых вод, поступающих в траншею.

Излишки воды из накопительного колодца можно отводить в близлежащий водоем или использовать для полива сада и огорода. При избытках жидкости можно устраивать искусственный пруд и разводить в нем рыбу или птицу. Это вскоре поможет окупить затраты на устройство дренажной системы.
