Конструкция ленточных и других фундаментов на песчаной подушке
Для того чтобы здание стояло незыблемо и надежно, ему понадобится обеспечить хорошую опору. Подобной опорой будет служить фундамент, который является основанием здания. Данная конструкция является частью дома, на которую возлагается ответственность за передачу нагрузок к грунту от элементов, которые располагаются выше.
Основой любого фундамента является качественная песчаная подушка, которая должна быть толщиной не менее 10 см, а также хорошо утрамбована.
Ддля устройства песочной подушки и ленточного или другого фундамента вам понадобятся:
- арматура;
- гравелистый песок крупной фракции или речной чистый песок средней фракции;
- тяжелая трамбовка;
- вода;
- экскаватор;
- цемент;
- известь или глина;
- гравий;
- щебень;
- песок;
- рубероид;
- геотекстиль;
- битум;
- строительный уровень;
- рулетка.
Причины, по которым следует устраивать песчаную подушку под фундамент загородного дома

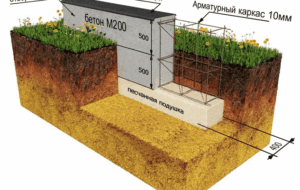

Схема устройства песчаного фундамента.
- Песком есть возможность заменить проблемный грунт под фундаментом частного дома. К примеру, под ним может быть глина. Пучинистый грунт не самым лучшим образом проявляет себя при оттаивании и промерзании.
- Даже незначительный слой песка дает возможность разравнивать дно траншеи или котлована, что является достаточно важным для последующих этапов устройства любой конструкции ленточных фундаментов.
- Подушка из песка будет противостоять сжатию. Она является промежуточным звеном между грунтом основания и фундаментом. Несмотря на тот факт, что грунт с увеличением глубины становится прочнее (в связи с естественным уплотнением при воздействии массы вышележащих слоев), замена песком поверхностных его слоев будет способствовать уменьшению осадки частного дома. Подушка оборвет капиллярный мост и дополнительно защитит железобетон от воздействий влаги.
Какой песок необходимо использовать для устройства подушки основания?
Схема устройства песчаной подушки.
При возведении песчаной подушки под фундамент лучше всего использовать гравелистый песок крупной фракции. Использовать легкую и тонкую фракцию песка не рекомендуется, потому как существенно ухудшится сопротивление подобного материала сжатию – возможны большие усадки. Для возведения песчаного слоя вполне может подойти речной чистый песок средней фракции.
Следует обратить внимание на то, что для возведения противопучинистой подушки есть возможность применять не только песок, но и какой-нибудь другой материал с подходящим значением сопротивления сжатию. Данный материал должен быть непучинистый или же менее пучинистый, чем родной грунт на участке. Чтобы была возможность продлить сроки службы песчаной подушки, уберечь ее от заиливания, перед засыпкой в траншею (котлован) песка понадобится уложить геотекстиль или какой-нибудь другой материал, который препятствует смешиванию с грунтом песка.
Толщина песчаной подушки определяется исходя из конкретных условий строительства основания. Чаще всего она принимается равной 15-20 см – в данном случае не идет речь об экономии бетона на основание, а песок применяется только для выравнивания основания.
Рекомендуется устраивать трапецеидальную подушку из песка, которая снижается вниз под углом 30°.
Максимальная толщина песчаной подушки для ленточных фундаментов равняется трехкратной ширине ленты.
Выбор подходящего типа фундамента дома
Схема устройства опалубки для ленточного фундамента.
На сегодняшний день существует достаточно большое количество типов фундамента. Каждый из них предназначается для использования в роли опоры у домов, которые имеют разный вес, высоту и назначение. При планировании строительства дома за городом понадобится просчитать основание, на котором будет располагаться данное строение. Чтобы фундамент смог служить достаточно большой период времени, его понадобится сооружать с учетом всех имеющихся особенностей здания.
Следует понимать, что мощный монолитный ленточный фундамент будет лишним в случае возведения сарая, а легкая деревянная конструкция не совсем подойдет для кирпичного многоэтажного здания. Перед потенциальным владельцем загородного частного дома стоит задача выбрать конкретно ту конструкцию, которая способна максимально подойти под его строение.
Тем людям, которые планируют возвести большой дом в несколько этажей, понадобится выбрать из числа солидных, мощных фундаментов, которые имеют высокую стоимость. Те люди, которые строят легкое здание небольших размеров, могут обходиться сравнительно дешевым, но вполне эффективным способом справиться с задачей, которая перед ним станет. Именно к такой конструкции можно отнести фундамент на песчаной подушке.
Песчаный фундамент является самым простым и сравнительно дешевым видом основания. Подобных конструкций существует несколько типов, каждый из которых имеет свои недостатки и преимущества. Песчаное основание – это гравийно-песчаная или песчаная подсыпка подземной части дома, в котором нет подвала. Они устраиваются чаще всего для одноэтажных одноквартирных домов. Данные фундаменты не подходят для строений, которые имеют большой вес. Стоимость данной конструкции гораздо ниже, чем у оснований любых других типов, потому ее достаточно часто используют в процессе строительства небольших домов в частном секторе.
Схема устройства ленточного фундамента.

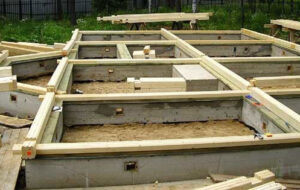

Прежде всего для укладки фундаментов на песочной подушке необходимо вырыть траншею. Глубина ее должна быть такой, чтобы дно было расположено на плотном основании, до которого понадобится обязательно дойти. Получившийся рой необходимо сначала засыпать крупнозернистым песком. Делать это нужно небольшими слоями толщиной 15 см. Каждый из слоев понадобится хорошо поливать водой и тщательно уплотнять с применением тяжелой трамбовки.
Ширина песчаной засыпки чаще всего делается такой, чтобы она превышала ширину стены на 10 см. При необходимости данный параметр можно увеличить. Заканчивается фундамент на песчаной подушке на 15 см ниже земной поверхности. С этого момента начинается возводиться цокольная часть. Для того чтобы повысить несущую способность фундамента, его следует пролить цементно-известковым, цементно-глиняным или цементным раствором.
Фундамент на песчаной подушке с использованием щебня своими руками
Возведение данной разновидности песочного фундамента начинается точно так же: песок кладется слоями и трамбуется. Поверх утрамбованного песка кладется щебень. Он насыпается слоем в 5-10 см, который сначала тоже трамбуется, а потом проливается цементно-известковым или цементно-глиняным раствором. Далее насыпается следующий слой, и процедура повторяется. Над уровнем грунта выкладывается приблизительно 4 ряда кирпичей. Сверху устраивается гидроизоляция из нескольких слоев рубероида, после чего кладется цоколь.
Аналогичным образом можно устроить и песчано-гравийный фундамент. В данном случае понадобится песок засыпать не в чистом виде, а вместе с гравийным щебнем. Данная смесь готовится в пропорции 1 к 1. Чаще всего используются камни небольших размеров из прочных гравийных пород, кирпичный бой, булыжники. При засыпке внимательно следует смотреть за тем, чтобы между кусками боя кирпича или отдельными элементами гравия пустоты полностью заполнялись песком.
Ленточный фундамент на подушке из песка
Схема армирования ленточного фундамента.
В последнее время начали возведение и ленточных фундаментов с песчаной подушкой. Песчаная подушка играет значительную роль в конструкции ленточного основания: она будет отводить воду из-под основания, а также снижать действие сил морозного пучения.
Подушка из песка будет равномерно передавать нагрузку от фундамента на подлежащий грунт, увеличивать расчетное сопротивление фундамента и служить для его выравнивания. Обязательно нужно выполнить укладку геотекстиля до засыпки песчано-гравийной смеси или песка. Геотекстиль способен предохранить материал подушки от заиливания пучинистым грунтом при высоком уровне подземных вод.
При наличии помещений подвалов необходимо предусмотреть связь подушки из бетона и тела ленты фундамента устройством профилированного соединения “шип-паз”. Другой вариант – выполнить вертикальное армирование.
Верхнюю поверхность ленточного фундамента на песочной подушке понадобится гидроизолировать. При устройстве сборного ленточного основания на чрезмернопучинистых и сильнопучинистых почвах поверх блоков фундамента понадобится выполнить усиление конструкции железобетонным или армированным поясом.
Схема гидроизоляции ленточного фундамента.
Если планируется строительство каркасной стены, в тело ленты основания при бетонировании необходимо замонолитить анкера. Это необходимо сделать для того, чтобы связать фундамент и каркасные конструкции стен. Наличие анкеров с резьбой для закрепления вертикальной арматуры, которая связывает фундамент с межэтажным армированным поясом, может быть необходима по некоторым технологиям строительства стенок из ячеистых бетонов. Согнутые выпуски арматуры из тела основания понадобятся для того, чтобы связать фундамент с монолитными стенами и монолитным перекрытием.
Поверх песчаной подушки понадобится уложить слой гидроизоляции (битумно-полимерный рулонный материал или толстую полиэтиленовую пленку). После того как будет выполнено армирование, в опалубке необходимо отлить ленту фундамента.
Стоит обратить внимание на толщину защитного слоя бетонной ленты со стороны подушки из песка. Требования американских норм и отечественных практически идентичны: толщина защитного слоя бетона со стороны подушки из песка должны быть равна 70 мм. Если планируется использовать подготовку из бетона, то толщина защитного слоя снизится до 35-40 мм.
Гидроизоляция и утепление основания загородного дома
Дальнейшие работы по возведению фундамента необходимо выполнять только лишь после набирания бетоном 50% его прочности. При средней температуре воздуха +20°С подобная прочность на портландцементе может быть достигнута через 2-3 суток. 70% набирается за 5-10 суток, а 100% – за 29 суток. Несмотря на существующие предупреждения о необходимости выжидать 29 суток, при наборе половины прочности бетоном на нем есть возможность производить следующие работы. Далее можно будет постепенно нагружать основание кладкой стенок.
Схема утепления ленточного фундамента.
После того как бетон наберет прочность 50%, фундаментную ленту есть возможность покрыть наружной постоянной вертикальной и горизонтальной битумно-полимерной гидроизоляцией. Вертикальная гидроизоляция наружных стенок должна быть во всех случаях поднята выше на 0,5 м прогнозируемого уровня грунтовых вод.
После проведения работ, связанных с гидроизоляцией, фундамент необходимо со стороны улицы утеплить экструдированным пенополистиролом и устроить вокруг фундамента кольцевой дренаж. Продольные уклоны дренажа способны обеспечивать скорость воды в трубах, при которой не будет происходить их заиливание. Для глинистого грунта рекомендуется принимать уклон не меньше 0,002, а для песков – не меньше 0,003. Для того чтобы обеспечить фильтрационную способность трубчатых дренажей и дренажных галерей, необходимо предусмотреть обсыпку из дренирующих материалов (гравия, щебня, песка и их смесей). Толщина слоя должна быть минимум 30 см. Ее понадобится изолировать геотекстилем от грунтов.
Стоит заметить, что сегодня существуют знатоки, которые для организации подобной подушки применяют вместо песка глину, объясняя это тем, что глина лучше способна отталкивать воду и предохранять фундамент от воздействия воды, которая поступает из грунта.
http://youtu.be/B0qKNFeXRgo
Следует знать, что данное мнение является ошибочным. Вода задерживается слоем глины, но увеличивается и пучинистость грунта под основанием сооружения, что приведет к нестабильности фундамента и уменьшит срок его службы. Если придерживаться технологии изготовления, сделать песчаную подушку очень просто.
