Монтаж пристенной дренажной системы

  • Дата: 02-05-2015
  • Просмотров: 1278
  • Комментариев:
  • Рейтинг: 26
Оглавление: [скрыть]
  • Предназначение пристенного дренажа
    • Пример расчета основных параметров дренажной системы
  • Последовательность выполнения работ

Основным конструктивным элементом всего строения, как правило, является фундамент. От его качества и долговечности во многом зависит надежность всей конструкции. Поэтому во время его закладки очень важна реализация всех мероприятий, направленных на защиту конструкции фундамента от негативного разрушающего действия грунтовых вод и промерзания.

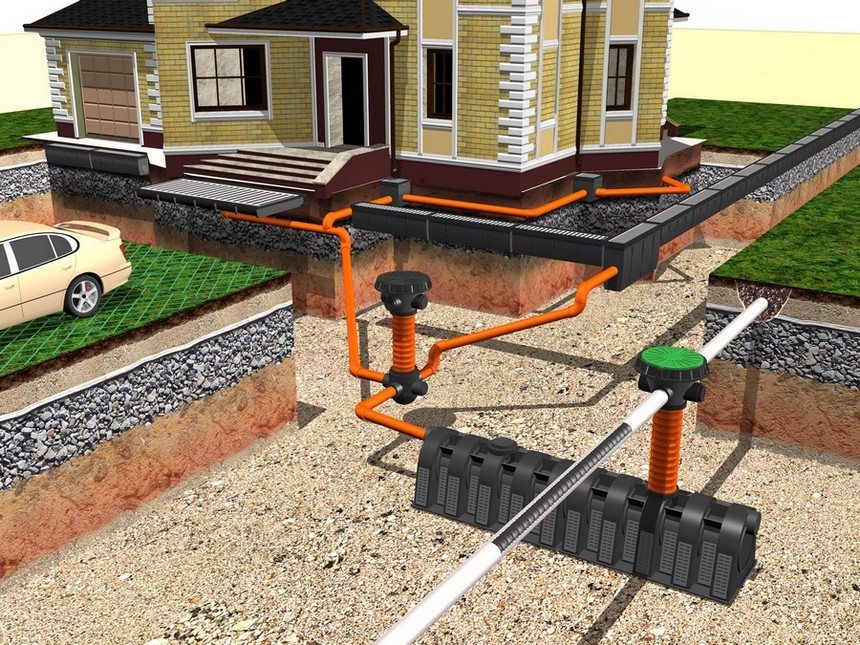

Дренаж пристенный.

Устройство пристенного дренажа.

Для обеспечения сохранности фундамента еще на стадии его закладки специалисты советуют выполнить ряд мероприятий, предотвращающих преждевременное разрушение и подтопление фундамента и подвальных помещений: выполнить пристенный дренаж, обеспечить дренаж участка, предусмотреть дождевую (ливневую) канализацию и выполнить гидроизоляцию фундамента.

Предназначение пристенного дренажа

Пристенный дренаж.

Пристенный дренаж предназначен для отвода вод, предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений.

Пристенный дренаж предназначен не только для отвода от фундамента грунтовых, талых и дождевых вод, он также гарантированно предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений, вызванных повышением влажности. Если устройство пристенного дренажа выполнено правильно, то подвалам и погребам не угрожают скопления влаги, образование плесени и т.д.

Пристенный дренаж представляет собой замкнутую систему труб, смонтированную таким образом, что они находятся под уклоном, а вся система позиционирована ниже точки самого глубокого основания фундамента. По углам системы размещаются ревизионные смотровые колодцы, благодаря которым можно периодически пробивать образовавшиеся засоры. Дренажные трубы укладываются по периметру дома в специальных траншеях и опоясывают весь дом. Накапливаемая в уложенных в щебне дренажных трубах вода стекается в самую нижнюю точку системы – сборный колодец и впоследствии отводится различными доступными способами за пределы участка в ливневую канализацию или близлежащий водоем.

Пристенный дренаж снимает механическую и гидростатическую составляющую оказываемого на фундамент давления грунтовых вод. Но дренажные трубы на позволяют полностью исключить возможность проникновения влажности к стенам погребов и подвалов, поэтому в целях предотвращения проникновения капиллярной влаги внутрь железобетонных устройств, размещаемых ниже уровня грунта, и полной изоляции от влаги используется качественная гидроизоляция.

Устраивая дренаж, в качестве дополнительной защиты от проникновения воды специалисты советуют еще выложить замок из глины на расстоянии 0,5-1 метра от фундамента.

Система пристенного дренажа включает в свое устройство элементы дренажа нескольких типов:

Устройство линейного дренажа.

Устройство линейного дренажа.

  • линейный дренаж из поливинилхлоридных секций с защитными решетками и проложенными желобами; он монтируется по всему периметру отмостки; отвод воды в данной системе осуществляется в специальный приемный колодец;
  • пластовый дренаж, как правило, устраивается под плитой фундамента на одном уровне с песчаной подушкой; избыточная вода в данной системе отводится самотеком в колодец-приемник посредством перфорированных дренов, обсыпанных мытым щебнем и речным песком, которые применяются в качестве дополнительного фильтра.

Перед устройством пристенного дренажа необходимо выполнить некоторые расчеты и учесть ряд составляющих. В первую очередь, это глубина закладки фундамента. Дренаж должен закладываться ниже расположения песчаной подушки основания на 30-50 см независимо от материала, применяемого для отвода воды. Важен в дренаже и угол уклона, который выполняется в сторону сборного коллектора с коэффициентом 0,02 (2 см на один м ); такое решение обеспечивает бесперебойное стекание избыточных вод и предупреждение их застаивания в трубах.

Для устройства дренажа необходимо заранее определить нижнюю и верхнюю точки всей системы (они еще называются “точки дренажа”). Глубина закладки верхнего участка дренажной системы напрямую зависит от места размещения точки сбора и отвода избыточных вод. В большинстве случаев к верхней точке системы отвода воды относится угол дома, а к нижней – принимающий стоки колодец.

Вернуться к оглавлению

Пример расчета основных параметров дренажной системы

Схема пластового дренажа.

Схема пластового дренажа.

Основные параметры пристенного дренажа для конкретного дома можно рассчитать на следующем примере:

Допустим, ширина здания составляет 6 м, а длина – 9. Отдаление колодца от дома равно 10 м, его верхний уровень расположен в 30 см над землей.

В таком случае длина каждого отрезка траншеи до точки отвода воды будет равна 6 + 9 = 15 м (то есть ширина +длина дома).

Общая протяженность до колодца – 25 м (10 м от угла + 15 м).

В итоге имеем: допустимый уклон системы 50 см (т.е. из расчета 2 см на каждый м из общей длины в 25 м).

Следует учитывать тот факт, что в случае достаточно высокой точки сброса воды устанавливается специальный дренажный насос, с помощью которого обеспечивается откачивание воды из приемника-колодца.

В любом случае дренаж плиты фундамента должен устраиваться не ближе 3 м от здания независимо от условий каждого определенного случая. Такие наполнители, как гравий и песок должны отсыпаться на безопасную глубину, где будет полностью исключена возможность их вспучивания при замерзании грунтовой воды. Обязательно наличие отмостки из бетона, которая должна отходить от фундамента дома на расстояние не менее 1 м.

Вернуться к оглавлению

Последовательность выполнения работ

Система пристенного дренажа монтируется в несколько этапов. Для этого потребуется:

Геотекстиль.

Геотекстиль предназначен для усовершенствования качества строительства, его долговечности и устойчивости к природному фактору.

  • песок;
  • геотекстиль;
  • промытый гравий;
  • перфорированные поливинилхлоридные трубы;
  • капроновая веревка;
  • лазерный нивелир.

Итак, вначале устраивается песчаное ложе, тщательно вымеряется перепад высот с помощью лазерного нивелира. Ставятся вешки. При необходимости для создания равномерного уклона для стока воды в канавку-приемник без применения насоса по отметкам на вешках подсыпается крупный песок.

Поверх песка укладывается полотно из геотекстиля, на него насыпается промытый гравий, в котором делаются углубления для укладки дренажных труб. Важно соблюдение одинакового уклона по всей длине канавы.

Далее на гравий укладываются перфорированные поливинилхлоридные трубы. Размер их отверстий не должен превышать минимальные размеры частиц гравия для предотвращения засорения.

Соединение труб между собой.

На дренажной системе предусматривается наличие вертикальной трубы с вмонтированной плотно закрываемой крышкой, которая обеспечивает промывку системы.

На следующем этапе трубы соединяются между собой, с помощью натянутого шнура проверяется общий уклон всей системы (он должен составлять 2 см на один м длины всех труб).

На каждом “поворотном узле” дренажной системы предусматривается устройство вертикальной трубы с вмонтированной плотно закрываемой крышкой. Благодаря наличию таких труб дренаж обеспечивается возможностью промывки системы.

Уложенные трубы обматываются геотекстилем. Во избежание попадания гравия в дреновые отверстия не допускается образования зазоров между витками. Обмотанные геотекстилем трубы фиксируются капроновой веревкой.

Затем трубы с геотекстилем засыпаются слоем чистого гравия на 15-20 см. Гравийная подушка укрывается геотекстильным полотном внахлест для предотвращения попаданий в щели грунта.

Сверху дренаж засыпается крупным речным песком, выступающим в качестве дополнительного фильтра. Особое внимание уделяется плотной фиксации текстильного материала на концах дренажных ветвей.

В ходе устройства дренажной системы проводятся работы по утеплению канализационной трубы, отходящей от дома. С этой целью труба обкладывается слоем пенопласта на 25 см толщины.

http://www.youtube.com/watch?v=ufuMm-CNjzQ

Таким образом, пристенный дренаж готов. Правильно выполненное устройство при периодическом уходе сможет эксплуатироваться не один десяток лет. Поэтому, ознакомившись с технологией укладки системы и имея желание и возможности, можно приступать к строительным работам. Успехов и правильных решений!
