Выполнять в нулевом цикле строительных работ по возведению строений столбчато ленточный фундамент имеет смысл в том случае, когда грунт имеет большую глубину промерзания. Но легкость строения или иные причины делают невыгодным и слишком затратным возведение заглубленного фундамента по всему периметру строения.

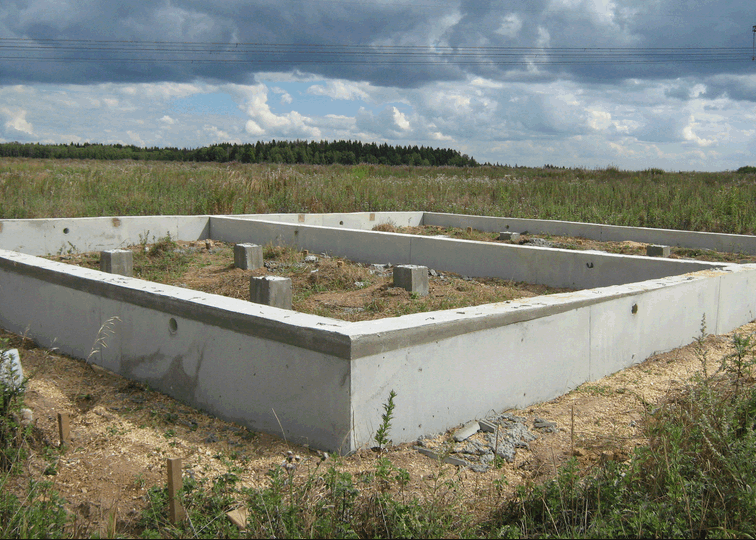

Ленточно-столбчатый фундамент

Свойства ленточно-столбчатого основания по удержанию и распределению веса превышают аналогичные свойства и ленточного, и столбчатого фундамента.

Строительство фундамента столбчатого типа

Намного удешевить нулевой цикл получится, если сделать столбчатый фундамент своими руками. Когда здание опирается своим основанием не на сплошную ленту, а на отдельные столбы, это называется столбчатым или свайным фундаментом.

Столбчатый фундамент, своими руками сделанный, не требует:

Виды столбчатого фундамента

Виды столбчатого фундамента.

  • большого объема земляных работ;
  • возведения громоздкой опалубки;
  • огромного количества бетона и арматуры;
  • потерь времени на подготовку и проведение работ.

Застройщикам трудно найти оптимальное соотношение между:

  • весом строения;
  • площадью опоры столба на грунт;
  • выталкивающей способностью мерзлого грунта.

Тем не менее строительство столбчатого основания очень удобно, выгодно, часто используется при строительстве:

  • щитовых домов;
  • террас;
  • каменных оград;
  • веранд;
  • заборов.
Глубина кладки фундамента зависимости от типа грунта

Глубина кладки фундамента зависимости от типа грунта.

Основная задача, которую выполняет столбчатое основание, – жесткая опора основания на грунт, находящийся ниже линии промерзания в стабильном состоянии, не подверженный вспучиванию. Исполнен столбчатый фундамент может быть в виде опор из металлической или асбоцементной трубы.Опорная часть забивной сваи столбчатого фундамента равна диаметру нижней части скважины, подготовленной под ее устройство.

Перед укладкой бетона скважину, ее стенки, закрывают свернутым в трубку толем, линолеумом и так далее. Такая рубашка сглаживает бетонные стенки, ослабляет сцепление его с мерзлым грунтом, препятствуя, таким образом, при вспучивании подъему сваи мерзлой почвой. Рубашку желательно не опускать на самое дно скважины, а приподнять на 20-30 сантиметров.

Тогда цементное молочко, впитываясь в грунт, создаст дополнительную жесткость основанию столбчатого фундамента. Этот прием может существенно увеличить прочность сваи за счет связывания стенок и дна скважины цементным раствором. Поскольку столбчатый фундамент определяет прочность опоры не качеством бетонного основания, а прочностью грунта, продолжать работы возможно уже через неделю после забивки, не теряя времени на ожидание полного схватывания бетона.

Вернуться к оглавлению

Устройство ленточного фундамента

Построенный на собственном приусадебном участке ленточный фундамент своими руками, заглубленный ниже линии промерзания почвы, – надежное основание любого частного дома. С экономической же точки зрения есть сомнения в целесообразности возведения такого фундамента:

Столбчато-ленточный фундамент

Правильное и неправильное устройство столбчато-ленточного фундамента.

  • его мощность используется не более чем на треть;
  • большой объем земляных работ;
  • высокая себестоимость.

Такой фундамент оправдан при тяжелом многоэтажном строительстве, использующем бетонные перекрытия. Фундамент своими руками, заглубленный ниже линии промерзания почвы, должен опираться на твердое основание траншеи. Исключается всякая подсыпка песком или гравием. Недопустима избыточная влажность почвы в основании траншеи.

При строительстве фундамента своими руками на индивидуальном участке могут использоваться стеновые бетонные блоки. Их необходимо устанавливать на специальные подушки, а если запроектирована колонна, то она устанавливается на опорный башмак, который распределяет нагрузку на грунт.

Устройство трапециевидного ленточного фундамента может быть из:

  • бетона;
  • бута;
  • бутобетона;
  • фундаментных блоков.

Если ленточный фундамент исполнен фундаментными блоками из железобетона, то кладочный раствор в междурядьях армируется. При пучинистой почве боковая плоскость заглубленных ленточных фундаментов формируется ровной, защищенной гидроизоляцией для уменьшения сцепления с замерзшей землей. Она избавит от избыточного увлажнения грунтовыми водами. При устройстве фундамента нельзя бетонировать траншею без установки опалубки: впоследствии это грозит многими неприятностями.

Расширяющийся кверху ленточный фундамент грунт обязательно «вытолкнет» весной, если почва пучинистая, даже при сглаженных стенах траншеи.

Вернуться к оглавлению

Возведение столбчато ленточного фундамента

Столбчато ленточный фундамент – это разновидность столбчатого фундамента, объединенного в единую систему железобетонной перемычкой- ­ростверком. Создание подобного типа фундамента может понадобиться:

Устройство ростверка

Устройство ростверка.

  • как опора для кладки пеноблоков, кирпича и других мелких стеновых изделий;
  • как единый каркас при отсутствии в стенах достаточной жесткости (стены из щитов, бревен);
  • для создания забирки для подпола, не подверженной влиянию влаги, предохраняющей подпол от пыли и грязи.

Столбчато ленточный фундамент ничем не отличается от столбчатого, в котором функцию ростверка осуществляет стена дома. Между лентой, соединяющей столбчатую часть фундамента, и почвой необходим зазор не менее 10 см, во избежание вредоносного действия пучинистой почвы, стремящейся поднять конструкцию.

Возводя столбчато ленточный фундамент, некоторые владельцы засыпают зазор между грунтом и ростверком песком, мотивируя свои действия тем, что песок непучинистый, следовательно, лента не будет подвержена действию замерзшего грунта. Это мнение ошибочно. Песчаная подсыпка будет действовать как подкладка для пучинистой почвы и поможет деформирующему воздействию.

При помощи песка пучинистый грунт оторвет ленту от опоры или поднимет ее вместе с ней. Тогда столбчато ленточный фундамент превратится в незаглубленный и будет работать так, как свойственно последнему, поднимая стену под воздействием почвы. Зазор под стеной обязателен, а скрыт он может быть отмосткой.

Протяженная стена (стена склада) может иметь ростверк, опущенный на грунт. В таком случае лента столбчато ленточного фундамента будет действовать как незаглубленный, поднимая и опуская стену, а сваи будут препятствовать ее падению. Но тогда нужна конструкция опор, позволяющая им двигаться как поршень. Они должны:

Схема бетонирования столбов с арматурным каркасом

Схема бетонирования столбов с арматурным каркасом.

  • иметь ровную боковую поверхность;
  • не расширяться книзу;
  • быть жестко связанными с ростверком;
  • иметь гидроизоляцию.

В этом случае обеспечивается надежность и безопасность здания на многие годы.

Используемые инструменты:

  • бетономешалка;
  • уровень;
  • отвес;
  • шнур;
  • емкости под бетон или раствор;
  • кирочка;
  • молоток;
  • нивелир;
  • ножовка.

Для работы с арматурой и для изготовления опалубки может быть использована болгарка. Сварочный аппарат необходим при изготовлении жесткого армированного каркаса.

Вернуться к оглавлению

Расчет фундамента для дома

Расчет площади подошвы основания здания основывается на:

  • несущей особенности грунта;
  • показателях общего веса домостроения.

Определим для наглядности площадь фундамента строения в два этажа размером 12х12 м, кровля металлическая, сопротивляемость грунта равна 3 кг\ см2. Простыми арифметическими действиями определяем общий вес строения в килограммах и размеры в сантиметрах.

Если каркас крыши деревянный, он легкий, будет весить не более 3000 кг на 144 м2 общей площади строения плюс вес кровельного материала 800 кг. С учетом снеговой нагрузки 2000 кг вес кровли:

3000+800+2000 = 5800 кг

Вес коробки составит:

  • лицевой кирпич – 15000 шт по 4 кг\шт = 60 000 кг;
  • забутовка шлакоблоком – 2500 шт по 12 кг\шт = 30 000 кг;
  • простенки капитальные, перегородки – 12000 кирпичей по 3,8 кг\шт = 45 600 кг;
  • перекрытия поэтажные – 34 шт по 2 200 кг\шт = 74 800 кг;
  • вес раствора для кирпича, стяжки и внутренней отделки помещений ~ 63 000 кг;
  • ростверк бетонный общим весом ~ 15 840 кг;
  • столбы железобетонные – 20 шт., размер – 0,8х0,8х1, весом по ~1 600 кг = 32 000 кг.




Путем сложения полученных сумм определим вес строения:

24 500+15 840+63 000+74 800+45 600+30 000+60 000+5800=320 240 кг

Найдем общую площадь опоры дома на грунт:

0,8х0,8=0,64 см2х10 000 см2=6 400 см2х20=128 000 см2

При этой площади опоры грунт выдержит давление:

128 000 см2х3=384 000 кг\см2

Наше же домостроение давит на грунт силой 320 240 кг, тогда:

384 000-320 240=63 760 кг, то есть можно дополнительно встроить ранее не планируемые сооружения весом в пределах 60 тонн.
