Прежде чем начинать возведение здания, необходимо подвести под него фундамент. Прочный фундамент своими руками – гарантия, что стены дома не подвергнутся в дальнейшем деформации.

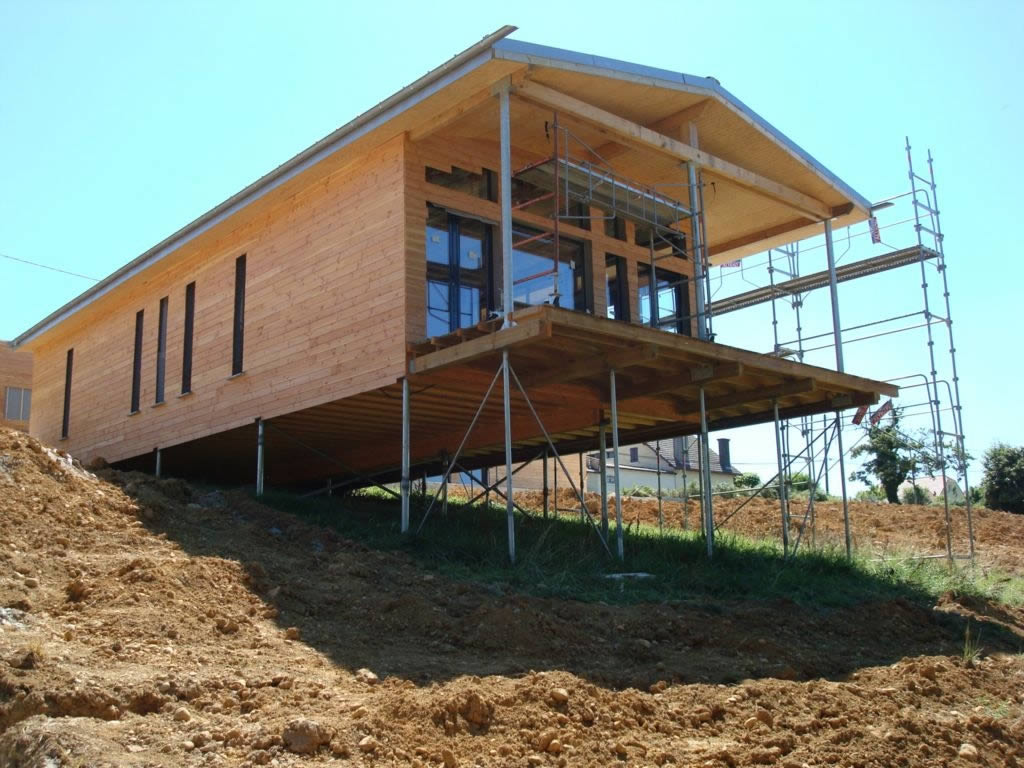

Дом на сваях

Свайно-винтовой фундамент можно возвести при любом рельефе и климатических условиях.

Выбор основания для дома

Во многом выбор типа фундамента зависит от грунта. На рыхлых и болотистых почвах рекомендуется делать винтовой фундамент. Кстати, он обладает преимуществом перед прочими типами, так как обустраивается наиболее быстро. Установка свай для небольшого строения проводится за сутки. Винтовой фундамент своими руками для более крупного здания возводят примерно за 2-3-е суток.

Монтировать свайно-винтовой фундамент можно круглый год. Данный тип незаменим для суровых климатических условий с вечно промерзшим грунтом. При возведении свай не нужно ждать, пока основание схватится, чтобы приступить к следующему этапу работ. Нет необходимости в рытье котлована.

Вся подготовка к возведению винтового фундамента заключается в планировании строительного участка и определении необходимого количества опор.

План свайно-винтового фундамента

Сначала происходит установка угловых элементов, чтобы облегчить монтаж промежуточных свай.

Чем больше размер и вес здания, тем больше опор потребуется для возведения прочного фундамента. Как правило, расстояние между сваями должно быть 1,5-2,5 метра. Во многом расстояние зависит от толщины опор. Диаметр винтовой сваи варьируется в пределах 57-133 мм. В зависимости от особенностей почвы и месторасположения будущего строения, определяется величина заглубления. На одном участке глубина размещения свай может значительно различаться. При малоэтажном строительстве чаще всего используют винтовые сваи 1650-3500 мм, чтобы создать надежный фундамент своими руками.

Винтовой опорой или сваей называют полую цельнометаллическую трубу, которая оснащена острым наконечником и лопастями. Ввинчивание свай не требует применения специальной строительной техники. Достаточно 2-3-х человек для заглубления опоры. Уже после установки сваи ее края подрезают до нужной отметки и заполняют середину трубы раствором бетона. Однако при строительстве облегченного здания бетонный раствор можно не использовать.

Вернуться к оглавлению

Технология возведения основания

Чтобы выполнить винтовой фундамент, необходимо подготовить следующие инструменты и материалы:

План свайно-винтового фундамента

План свайно-винтового фундамента.

  • стандартные сваи;
  • оголовки для опор;
  • колышки для разметки подготовленного участка;
  • рулетку;
  • лопату;
  • гидроуровень либо нивелир;
  • магнитный уровень;
  • маркер по металлу;
  • два рычага;
  • металлический лом;
  • болгарку с дисками по металлу;
  • генератор, если в месте строительства еще нет электрической проводки;
  • сварочный аппарат;
  • емкость для приготовления бетонного раствора;
  • цемент, воду и песок;
  • антикоррозийное покрытие, предназначенное для обработки сварных швов.

В качестве рычагов рекомендуется использовать металлические трубы, которые можно надеть на лом. Длина труб – 2-3 метра. Диаметр опор определяют в зависимости от предполагаемой нагрузки. Например, СВС-108/2500 мм в суглинистой почве выдерживает до 4-8-ми тонн.

Размечая участок, следует особое внимание обратить на размер шага. При установке опор на расстоянии больше 3-х метров друг от друга возникает риск провисания или растрескивания основы строения, так как опоры теряют несущие способности. Кроме того, несущие нагрузку перегородки в доме должны устанавливаться на сваи при выполнении фундамента своими руками.

Вариант узла крепления

Вариант узла крепления.

При разметке участка вымеряют диагонали и отмечают колышками углы будущего строения. Свайный фундамент должен монтироваться параллельно соседнему участку либо дороге. Завинчивают опоры по центру площадки. Если размеры строения указаны по «краям», чтобы сделать надежный винтовой фундамент своими руками, нужно вычесть половину ширины здания с обеих сторон.

Технология процесса не требует какого-либо значительного строительного опыта. Свайный фундамент своими руками выполнить несложно даже новичку. По разметке шагов выкапывают приямки с глубиной до 0,5 метров. В противном случае придется делать обвязку свай. Опора ввинчивается в почву на глубину до 1,5 метров. Если сделать заглубление больше, может произойти выпирание опор под действием промороженного грунта. Оптимальным считается заглубление винтового фундамента до 1,5-1,7 метра.

В отверстие на конце опоры вставляют металлический лом, а на него с обеих сторон надевают полые трубы, которые сыграют роль рычага. К стволу опоры прикрепляют магнитный уровень. Стоит учесть, что при выполнении винтового фундамента допустимый угол наклона не превышает 1,5-2 градусов. В противном случае неравномерное распределение нагрузки приведет к деформации элементов основания.

Вернуться к оглавлению

Заключительные работы

Установив свайный фундамент своими руками, следует обрезать все опоры, используя нивелир либо гидроуровень. Обрезка должна осуществляться так, чтобы полностью убрать верхние 15-20 см, в которых находится технологическое отверстие. Эта часть опоры не имеет несущей способности.





Бетонный раствор готовят из 1-й части цемента и 4-х частей песка. Заливают раствор внутрь свай, чтобы предохранить опоры от коррозийных процессов. Только после этого приступают к навариванию оголовков. Это прочная площадка с размерами 250 х 250 мм, приваренная к трубе, чей диаметр превышает диаметр сваи. После приваривания оголовков сварные швы зачищают и покрывают антикоррозийным составом. Винтовое основание не требует усадки, поэтому приступать к возведению здания можно уже на следующий день после окончания работ.
