Строительство фундаментов под сруб своими руками

  • Дата: 14-01-2015
  • Просмотров: 1260
  • Комментариев:
  • Рейтинг: 48

Начало строительства фундамента

Вернуться к оглавлению

Подготовительные работы

Начиная строить фундамент для сруба, следует произвести снятие верхнего растительного слоя почвы и выровнять всю площадку.

Затем согласно чертежу сруба наносят контур будущего фундамента. Ширину его лучше всего рассчитывать так, чтобы она была не менее ширины стены, которая увеличена на 10 см.

Крепление сруба к бетонному фундаменту.

Крепление сруба к бетонному фундаменту.

Перед укладкой фундаментов делают разметку строительной площадки, что должно производиться при соблюдении всех размеров будущего основания дома. В конечном итоге при ошибочной разметке фундамент нельзя будет переделать.

Строительная площадка должна быть идеально ровной. Если имеется незначительный уклон в сторону, это обеспечит сток для ливневых вод. Участок в результате не будет подвергаться затоплениям. Для разметки можно воспользоваться леской, которая удобна тем, что не растягивается. Ее можно накрутить по периметру участка на фрагменты арматуры, которые используются вместо колышков.

Схема заливки фундамента для дома из бруса.

Схема заливки фундамента для дома из бруса.

Фрагменты арматуры вбивают в землю, только затем делают проверку углов будущего фундамента. Пользуясь лазерным нивелиром и рулеткой, проводят измерение всех диагоналей. Все углы после проверки должны быть прямыми, то есть составлять 90°. Если это не соблюдается, все размеры подгоняются снова путем перестановки арматуры до тех пор, пока все диагонали не будут соответствовать.

Крепление обноски с помощью лески и нивелира осуществляют на расстоянии 1-1,5 м от будущего фасада строения. Обноска фундамента представляет собой вбитые в землю колышки с учетом ширины устраиваемого котлована. Помимо колышков используют и доски, которые прибивают к ним поочередно, получая обноску.

Строительство фундамента срубового дома производится на основе правил ГОСТа. Срубовой дом должен быть расположен на расстоянии не менее 3 м от границы соседнего участка. Расстояние от фронтальной стороны участка до основания дома должно составлять не менее 5 м. Разметку внутренних границ основания срубового дома производят с учетом ширины фундамента, составляющей от 30 до 40 см. Аналогично производят разметку внутренних перегородок, выполняющих функции ребер жесткости фундамента.

Вернуться к оглавлению

Инструменты для строительства и этапы выполнения работ

После того как проведена очистка места на участке под строительство, производят разбивку плана сооружения. Все размеры сруба переносят с чертежа на площадь поверхности земли. Устанавливают столбы, устраивая обноску, на которую прибиваются доски.

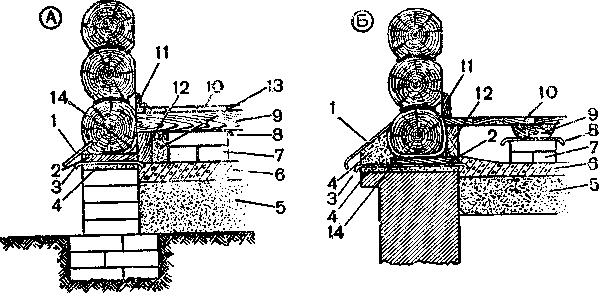

Укладка бревен сруба на фундамент.

Укладка бревен сруба на фундамент: А — на кирпичный; Б — на бетонный; 1 – слив, 2 — деревянная сплошная прокладка, 3 — гидроизоляция, 4 — раствор, 5 — сухой песок, 6 — бетон, 7— кирпичный столбик, 8— толь, 9 — лага, 10 — пол, 11 — плинтус, 12— тепловой брус, 13 — шлаковая засыпка, 14 — войлок вокруг бревна.

Устройство ленточного фундамента необходимо производить с использованием следующих инструментов и материалов:

  1. Песок, глина, вода, цемент, щебень.
  2. Бетономешалка.
  3. Арматура.
  4. Доски для опалубки.
  5. Вязальная проволока.
  6. Бетон.

Порядок проведения всех работ по устройству фундамента следующий:

  1. Разбивка плана сруба.
  2. Определение глубины заложения.
  3. Подготовка траншеи.
  4. Укладка подушки.
  5. Установка опалубки.
  6. Вязка и укладка арматуры.
  7. Заливка бетонного раствора.

Если грунт пучинистый, необходимо определиться с тем, какой фундамент лучше закладывать, исследовать глубину промерзания, установив наличие грунтовых вод. Затем произвести расчет всей нагрузки грунта, заранее предусмотрев, какой фундамент будет уложен на участке.

Закладывают ленточный фундамент с учетом глубины более низкой, чем промерзание пучинистого грунта, поэтому он называется заглубленным или мелкозаглубленным. В любом случае необходимо устройство противопучинной песчаной подушки для точного распределения нагрузки стен будущего сруба. Поскольку независимо от того, какой фундамент будет, он должен опираться на пучинистый грунт при малейшей нагрузке.

Вернуться к оглавлению

Устройство котлована и песчаной подушки для фундамента

Ленточный армированный монолитный фундамент.

Схема устройства ленточного армированного монолитного фундамента.

Любое строительство начинается с устройства котлована или траншеи под фундамент. Лучше подготовить под него специальную траншею. Если строительство подвала проектом не предусмотрено, все расходы будут меньше.

Траншею роют с использованием водяного уровня. Для четкого распределения нагрузки стен дома на фундамент в траншее предполагается устройство песчаной подушки, которая особенно необходима при вспучивании грунта. Глубину фундаментов выбирают, учитывая климатические особенности региона и тип грунта.

Чаще всего глубина заливки под сруб дома предусматривается около 0,4 м. Песчаная подушка делается толщиной, которая равна 10-15 см. Получают глубину котлована, нижняя точка которого равна около 0,55 м, а верхняя – 0,7 м от земли. Уровень днища траншеи следует выровнять в соответствии с уровнем горизонта. Песчаную подушку и дно траншеи всегда необходимо тщательно утрамбовывать и выравнивать специальным катком с помощью водяного уровня. Качественное уплотнение песка происходит после того, как его поливают водой.

Необходимая площадь для проведения земельных работ рассчитывается как произведение всей длины траншеи на среднеарифметическое значение ее глубины. В найденное значение необходимо включать показатель, равный произведению толщины песчаной подушки и ее высоты. То количество песка, которое потребуется для укладки подушки, рассчитывается как произведение ширины траншеи на ее длину и на толщину подушки. Песок лучше всего подготовить с запасом.

Вернуться к оглавлению

Как монтировать опалубку и арматурный каркас с целью заливки бетоном

Схема устройства армирования фундамента.

Схема устройства армирования фундамента.

Перед тем как начать устройство арматурного каркаса, необходимо сделать опалубку из досок, которая может быть съемной либо несъемной. Доски для съемной опалубки необходимо брать толщиной 20 мм и более. Лучше всего брать доски, толщина которых равна 40-50 мм.

Если под рукой нет обрезной доски для изготовления опалубки, подойдет фанера или шифер. Обрезную доску можно после ее снятия использовать повторно. При возведении опалубки следует держать под контролем уровень ее вертикальности.

Устройство арматурного каркаса производят прямо в опалубке. Его монтируют путем вязки при использовании вязальной проволоки и вязального крючка. Арматурную решетку располагают с учетом отступа от краев фундамента на 3-5 см так, чтобы после того, как фундамент будет залит, решетка полностью находилась в бетонном растворе.

После того как в опалубке будет подготовлен арматурный каркас, необходимо подготовить бетонный раствор. Заливка производится за один раз и утрамбовывается с помощью специальной трамбовки из дерева. Чтобы не было пустот, конструкция простукивается с использованием вибратора, можно использовать специальный молоток.

После окончания всех работ, с целью удаления воздуха из заливки, когда она еще не застыла, ее протыкают с помощью специального щупа. Для придания наибольшей прочности при застывании ленточный фундамент накрывают пленкой.

Когда бетонный раствор через 5-7 суток станет твердым, опалубку необходимо снять. В конечном итоге срок застывания опалубки будет зависеть от температурных условий, при которых производилась заливка. Сверху фундамент обрабатывают раствором гидроизоляции.
