Фундамент из бутового камня – это конструкция высокой надежности. Бутовый камень – это камень из твердых горных пород, сопротивление к сжатию у которых составляет не менее 100 кг/см2. Подобное основание хорошо тем, что с легкостью справляется с воздействием влаги, содержащейся в толще грунта. Бут используется в качестве строительного материала на протяжении многих веков, из него возводились крепости и замки и прочие сооружения внушительной конструкции.

Ленточный фундамент из бутового камня

Схема ленточного фундамента из бутового камня: 1 – кирпичная стена; 2 – гидроизоляция фундамента; 3 – бутовый камень; 4 –песчаная подушка; 5 –грунт; 6 – песок; 7 – засыпка; 8 – отмостка здания; 9 – глубина промерзания грунта.

Плюсы и минусы фундамента из бутового камня

Виды бутовых фундаментов

Виды бутовых фундаментов

Главным преимуществом бутового фундамента принято считать возможность использования материалов, которые добываются в результате переработки различных горных пород. Это особенно актуально в регионах, в которых ведутся подобные работы. Основной недостаток закладки такого фундамента в том, что это достаточно трудоемкий процесс и при этом нет никакой возможности его автоматизировать. Все работы выполняются вручную старыми методами.

Высокая несущая способность обеспечивается такому фундаменту благодаря правильному подбору камня и соблюдению правил кладки. Немаловажно также правильно определить оптимальные параметры основания.

Вернуться к оглавлению

Кладка бутового камня

Виды кладки из бутового камня

Виды кладки из бутового камня: а – под лопатку; б – под скобу; в – под лопатку с приколкой лицевой поверхности;
1 – камни перстовые;
2 – раствор;
3 – основание из щебня;
4 – камни постелистые.

Камень для фундамента кладется на подушку из песка. Ее толщина должна составлять 15-20 см. Камни должны быть рваными, то есть добытыми в результате работ, сопровождающихся взрывами. Желательно отдать предпочтение камню постелистой формы, то есть таким, у которых 2 плоскости являются параллельными. Такое взаимное расположение плоскостей элемента может быть не совсем точным.

Кладка выполняется на цементный раствор “под лопатку”. Максимальная толщина швов при этом составляет 1-1,5 см, они должны быть полностью заполнены цементным раствором. Если швы сделать больше или некачественно заполнить их раствором, то несущая конструкция может быть разрушена из-за оседания камней. Перед кладкой камни очищаются от загрязнений и смачиваются водой.

В точки пересечения стеновых конструкций, по углам и весь нижний ряд кладки рекомендуется выполнять из камней максимального размера. Это делается для достижения максимальной устойчивости конструкции. Этот этап работы наиболее сложный, так как камни могут достигать массы 30-35 кг и их приходится несколько раз переместить, чтобы расположить в устойчивом положении.

Первый ряд кладки выполняется на предварительно залитый цементный раствор, это способствует увеличению несущей способности фундамента из бутового камня. Те участки основы, на которых кладка не осуществляется, нужно засыпать мелкими камнями. Эти участки служат своеобразными клиньями, которые необходимо постоянно подбивать молотком или кувалдой в процессе кладки.

Кладку заливают раствором, а образовавшиеся полости заполняют мелкими камнями. Далее поверхность необходимо тщательно разровнять, после этого можно переходить к кладке следующего ряда. Она осуществляется на раствор, обладающий высокими густотой и пластичностью. При этом допустимая осадка равна примерно 4-6 см.

В ходе выполнения всех работ необходимо стремиться к созданию горизонтальных рядов.

Фундаменты под наружные и внутренние стены

Фундаменты под наружные и внутренние стены:
а- под наружную; б – под внутреннюю, на прочных грунтах; в – под внутреннюю, на слабых грунтах.
1 – гидроизоляция; 2 – утепляющая отсыпка; 3 – уровень чистого пола; 4 – грунтовая или песчаная подушка; 5 – отмостка здания, 6 – уровень земли; 7 – грунтовая подсыпка; 8 – глино-битная подготовка.

Их оптимальная толщина составляет 30 см. При этом элементы кладки не должны непосредственно соприкасаться друг с другом – только через шов, заполненный раствором. Подбирать каждый элемент необходимо так, чтобы он максимально плотно прилегал к предыдущим и при этом использовалось как можно меньше раствора. Швы вертикального соединения элементов нижнего ряда кладки должны быть перекрыты верхним рядом камней.

Для расширения бутового фундамента выполняют уступы, в каждом из которых содержится по 2 ряда камней минимально. Основное правило при выполнении этих работ: укладывать камни таким образом, чтобы передавать вертикальную нагрузку следующим элементам по общей плоскости. Нельзя сосредотачивать нагрузку в каких-либо отдельных точках: это противоречит установленным стандартам. Такое распределение нагрузки может привести к сдвигу камней, который постепенно может привести к полному разрушению кладки.

Вернуться к оглавлению

Облицовочные работы

Устройство столбчатого бутового фундамента

Схема устройства столбчатого бутового фундамента.

Если в строящемся здании предусмотрено обустройство подвального посещения, то вам не обойтись без облицовки бутового фундамента. Как правило, облицовка выполняется при помощи кирпича. Кладку кирпича проводят параллельно кладке камня. Кирпич необходимо перевязывать тычками через каждые 4-6 рядов. Благодаря такому выполнению облицовки кирпичные ряды должны совпадать с рядами основания. Общая толщина основы и облицовки должна быть не меньше 75 см.

Высота каждого ряда бута для фундамента должна составлять 15-25 см. Все работы выполняются враспор со стенами опалубки или траншеи. Монтаж верстовых рядов не проводится. Образовавшиеся полости нужно заполнять щебнем, который послойно заливают тем же раствором, что используется для кладки.

Вернуться к оглавлению

Советы профессионалов

Для достижения наилучшего результата нужно знать некоторые хитрости, которые упростят работу и повысят ее эффективность:

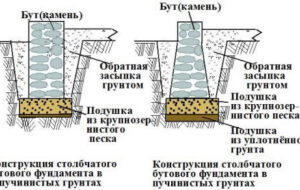

Конструкции бутового фундамента на пучиничтых и непучинистых грунтах

Конструкции бутового фундамента на пучиничтых и непучинистых грунтах.

  1. Заливаемый раствор рекомендуется вибрировать специальной строительной плитой. Не стоит устраивать перерыв в работах до того, как эта процедура будет закончена.
  2. При остановке работ более чем на сутки в условиях сухой и ветреной погоды кладку нужно защитить от высыхания, а при возобновлении работ зачистить ее и немного смочить. Если этого не выполнить, то сцепка со следующим рядом будет нарушена.
  3. Застывший цементный раствор для продолжения кладки нужно насечь любым острым предметом и удалить отколовшиеся частицы. Тогда цементный раствор будут хорошо сцепляться.
  4. Если вы выполняете строительство фундамента в траншеях с пологими откосами, то между кладкой и стенками траншеи рекомендуется оставить рабочую площадку, которая будет подниматься путем обратного засыпания грунта по мере выполнения основных работ.
  5. В траншеях с крутыми откосами необходимо обустройство подмосток., которые устанавливаются с внешней стороны кладки основания.
  6. Работы лучше выполнять вдвоем. В то время как мастер выполняет кладку, разравнивает раствор и делает расщебенку, его помощник монтирует причалки, подает камень, щебень и раствор.
  7. При возведении фундамента враспор в траншее малой ширины рекомендуется устанавливать емкости со строительным раствором вдоль нее на расстоянии 1,25 м через каждые 2,5-3 м. Между ящиками с раствором насыпают щебень и бут. Не насыпайте слишком много камня, чтобы не разрушить стены фундаментой ямы.
  8. Стены траншеи при необходимости можно укрепить щитами из дерева с распорками.




Выполнение всех основных правил кладки бутового камня при строительстве несущей конструкции и советов профессионалов на этот счет позволит вам самостоятельно построить надежное сооружение в кратчайшие сроки.
