Технология и этапы укладки фундаментных блоков

  • Дата: 05-09-2014
  • Просмотров: 1918
  • Комментариев:
  • Рейтинг: 47

По ряду причин в последнее время устройство фундамента из блоков стало менее популярным. Но при строительстве фундамента из блоков есть свои неоспоримые преимущества.

Фундамент из блоков ФБС

Фундамент из блоков ФБС можно устраивать на любом грунте.

Преимущества и недостатки

Преимущества:

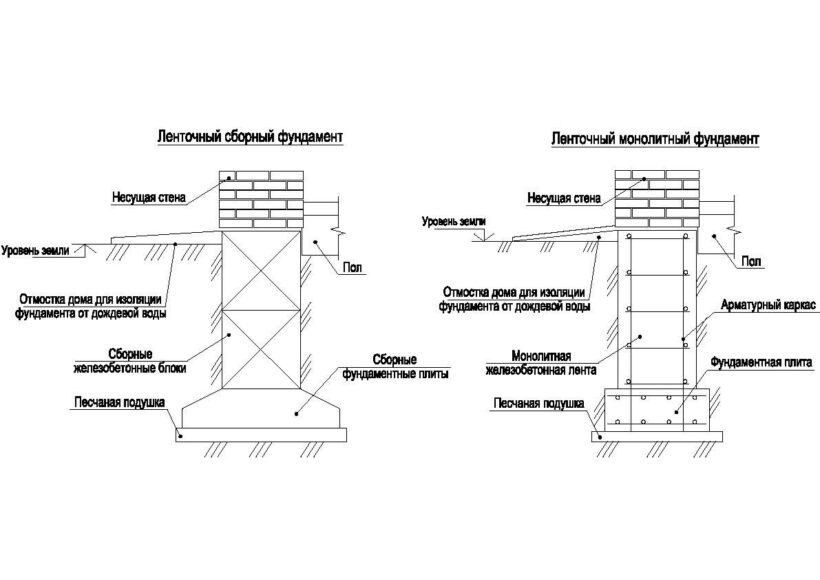

Схема фундамента из блоков ФБС

Схема устройства фундамента из блоков ФБС.

  • фундамент из блоков может стать основой промышленного объекта, многоэтажного дома или личного коттеджа;
  • монтаж блочного фундамента осуществляется намного быстрее, чем ленточного;
  • завершив монтаж, фундамент можно нагружать и приступать к возведению стен;
  • оптимальный вариант для зданий с подвальными помещениями.

Блочный фундамент имеет недостатки:

  • его стоимость выше, чем стоимость ленточного;
  • чтобы доставить фундаментные блоки и чтобы их уложить, требуются специальная техника и бригада рабочих;
  • большое количество стыков усложняет обустройство утепления и гидроизоляции;
  • отдельные элементы фундамента без армирующего пояса могут смещаться. Это может привести к деформации каркаса здания, фундамент не может эффективно выдерживать изменяющиеся нагрузки, особенно в том случае, когда здание находится на пучинистом грунте, и привести к растрескиванию стен, перекосам оконных и дверных проемов и последующему разрушению здания.

Для того чтобы блочный фундамент был надежным, требуется правильная технология укладки.

Вернуться к оглавлению

Технология укладки фундаментных блоков

Первоначально на участке разбивается план фундамента. Копается траншея. Ее глубина определяется из проекта здания. Ширина траншеи на 20-30 см должна превышать толщину блоков, для того чтобы обеспечить свободный доступ к наружной стороне фундамента для выполнения гидро- и теплоизоляции. Дно траншеи трамбуется трамбовочной машиной или ручной трамбовкой.

Следующий этап – подготовка бетонной подушки. Провести этот этап работы можно следующими способами.

Схема перевязки швов фундаментных блоков.

Схема перевязки швов фундаментных блоков.

  • первый вариант. На дно траншеи укладывается бетонная подушка. Толщина подушки – 10-15 см, ширина должна превышать толщину блоков. Нужно добиться, чтобы верхняя поверхность подушки располагалась строго горизонтально, в этом случае в дальнейшем не возникнет проблем с выравниванием фундамента. Горизонтальность проверяется уровнем или нивелиром. Особенно тщательно проверяется уровень расположения углов. Недостаток метода в том, чтобы выдержать одинаковый уровень по всей длине траншеи трудно;
  • второй вариант. На дно траншеи укладывается деревянный каркас. Это рейки, расположенные на высоте 15 см от низа траншеи. Они служат уровнем для создания бетонной подушки. Преимущество этого метода в том, что уровень расположения реек можно неоднократно проверить и при необходимости отрегулировать и выставить правильно. Пространство под рейками заполняется бетоном, полученная подушка заглаживается. Получается идеально ровное основание для укладки блоков.

После того как подушка отвердеет, можно приступать к установке блоков. На подушку укладывается слой бетона толщиной 5 см. Он нужен, для того чтобы обеспечить сцепление блоков и подушки и дать возможность выровнять блоки. Эту работу выполняет бригада специалистов: крановщик, стропальщик, 1-2 рабочих. Торцы блоков имеют углубления, которые нужно заполнить бетоном и его утрамбовать. Если фундамент будет состоять из нескольких рядов блоков, при монтаже между ними каждый раз укладывается слой бетона. Загибаются или срезаются монтажные проушины на всех уровнях, кроме последнего.

Вернуться к оглавлению

Армирующий пояс

В конце прошлого века армирующий пояс применялся редко, сегодня его считают обязательным элементом. Армирующий пояс – металлический сварной каркас, установленный поверх фундамента. Его задача – связать между собой отдельные блоки. Обычно армирующий пояс приваривается к верхним проушинам. Строго по уровню устанавливается опалубка, в которую заливается бетон, его поверхность заглаживается. От ее горизонтальности зависит качество последующих работ: укладки плит перекрытий, возведение стен. По окончании монтажных работ проводится гидро- и теплоизоляция, при необходимости – дренаж. Траншея засыпается и трамбуется. После окончания строительства делается отмостка.

http://youtu.be/9NwFb7des6M

Обустройство фундамента на бетонных блоках – не самое дешевое решение, но при соблюдении технологии укладки позволит выполнить работы быстрее, чем ленточного.
