Глубина заложения фундамента – один из серьезнейших вопросов, который заботит строителей из многих стран мира. В каждой стране на этот счет свои особенности, и основание для них, несомненно, тоже есть. Многие недальновидные застройщики при этом пытаются навязывать свое мнение, как сделать лучше, хотя на такие комментарии ни в коем случае не стоит опираться. Каждый раз перед серьезной стройкой работают инженеры-проектировщики, геологическая разведка и ряд других специалистов, чье видение гораздо авторитетнее.

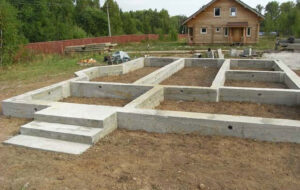

Ленточный фундамент

Глубину заложения фундамента ни в коем случае нельзя определять на глаз.

Можно рассмотреть ряд основных используемых вариантов фундаментов, каждый из которых имеет свои особенности, а вместе с этим подходит или не подходит под выбранный тип почвы.

Вариации ленточного фундамента

Рекомендуемые минимальные глубины заложения ленточных фундаментов

Рекомендуемые минимальные глубины заложения ленточных фундаментов.

Кто не знает ленту? Этот тип считается универсальным, хотя далеко не всегда это так, а ошибки при подходе нередко стоят людям жилья, поэтому его нужно рассмотреть с особой тщательностью. Тут есть два варианта -мелкозаглубленный и полноценный.

Мелкозаглубленный вариант используется для построек второстепенной важности – заборы, сараи, амбары, поленницы, коровники, загоны, вольеры и сотни других разновидностей хозяйственных построек. Отличаются они скоростью возведения, поскольку глубина их заложения составляет всего 20-30 см в зависимости от постройки сверху. Благодаря тому, что строительство происходит из легких материалов и суммарная масса, которая давит на фундамент, небольшая, при вспучивании почвы никакой реакции не происходит.

Если грунты не пучинистые, то такое основание можно заложить под сруб, каркасный дом или под небольшой кирпичный. Но это возможно лишь в тех случаях, когда грунт зимой не меняет свою форму, потому что велик шанс проснуться зимой с трещиной в доме.

Стандартный ленточный вариант имеет глубину заложения 70 см. Стандарт в данном случае – лишь отправная точка, поскольку глубины фундамента варьируются в зависимости от промерзания почвы. Не стоит даже пытаться искать точку, в которой сезонная смена климата не имеет значение – это 20-30 м (зависит от региона). При необходимости можно не доходить совсем немного до такой глубины, но если ее превзойти хотя бы на 5-10 см, фундамент уже не будет чувствовать вспучивание почвы.

Зависимость выбора типа фундамента от будущего строения

Зависимость выбора типа фундамента от будущего строения.

Большинство строителей мира отдает предпочтение именно этому варианту в связи с тем, что он проще всех остальных (среди самодельных) в изготовлении, а вместе с этим обладает высочайшим запасом прочности. В Европе такие фундаменты пользуются популярностью во Франции, Великобритании и Швейцарии.

Для мелкозаглубленного нет формул, но есть система: деревянные постройки – 0,2 м, каменные – 0,3 м.

Формула закладки h=Df+0,1 м, где Df – глубина промерзания, h – глубина закладки. Это возможно при условии промерзания почвы не более 1,5 м, в противном случае (что бывает редко) фундамент ставить нельзя.

Вернуться к оглавлению

Плитные варианты фундаментов

Этот вариант один из самых старых среди известных, имеет в обиходе три вариации – незаглубленный, мелкозаглубленный и полноценный.

Виды ленточных фундаментов для дома

Виды ленточных фундаментов для дома.

Первый вариант еще называют плавающим в связи с тем, что он совершенно никак не реагирует на пучинистость почвы. Плавающие фундаменты не обладают большой толщиной, а снизу им не страшны никакие воздействия, ведь под плитой находится пеноплекс. Глубина заложения плиты 5 см, но снизу идет полноценная песчаная подушка, пеноплекс и гидроизоляция.

Ограничение для них тоже есть – ползучие грунты. Очень неприятным открытием было то, что дом буквально уползает от хозяев вместе с грунтом. Есть два естественных ограничения: сейсмически активные зоны (тонкая плита может не выдержать) и насыпные грунты (при большой массе дома даст трещину с вероятностью 7\10) .

Используется неглубокое заложение (20 см) лишь в тех случаях, когда на фундамент будут устанавливаться нетяжелые жилые дома (деревянные), или для хозяйственных построек. При условии скальной породы и отсутствии подземных вод можно на плите строить и более серьезные здания, но есть ли тогда смысл платить за плиту?

Виды столбчатых фундаментов

Виды столбчатых фундаментов.

Полноценная плита, чья глубина заложения целых 40 см, недаром считается эталоном прочности и устойчивости. Использоваться она может как в условиях Крайнего Севера, так и в экваториальном климате. При верном подходе и качественной подборке инструментов и материалов ее можно устанавливать на насыпные грунты, тяжелые пучинистые и на места с особым промерзанием, потому что железобетон с толщиной 70 см выдержит все.

Именно плитные вариации можно адаптировать почти под любую местность, но их профессиональный минус -дороговизна – делает такую процедуру невозможной. Цена по сравнению с аналогичным ленточным основанием выше в 2-4 раза, а в особых случаях и вовсе в 6. Но это не делает их менее популярными – всему свое место.

Для частного строительства глубина заложения плит постоянная, так как насильственное отклонение от нормы возможно лишь в случаях масштабных действий. Причина этого в соотношении массы зданий и прочностных показателей плит:

  • незаглубленный – 5 см;
  • мелкозаглубленный – 20 см;
  • заглубленный – 40 см, при особо пучинистых грунтах – 50 см.
Вернуться к оглавлению

Столбчатые или свайные фундаменты

Рекомендуемые пропорции фундаментов в зависимости от расстояния между поперечными стенами (мм)

Рекомендуемые пропорции фундаментов в зависимости от расстояния между поперечными стенами (мм).

Известны эти варианты именно глубиной закладки фундамента, потому что их заглубление самое серьезное из всех.

Многие не делают различий между двумя вариантами, поскольку их долгое время и не было, но с появлением металлических винтовых свай все изменилось. Особую ценность такие фундаменты имеют в гористых местностях, при строительстве на неровных грунтах или там, где строить дом нельзя по определению.

Способы изготовления бетонных свай: железобетонные монолиты, кирпичная кладка, заливка в асбестовую трубу.

Монолиты самые прочные, почти не поддаются размыванию и можно регулировать их диаметр, что является самой ценной особенностью. Но вместе с этим и цена на них выше, чем на все остальные варианты. Использование их оправдано для массивных домов, когда надо уйти глубоко под землю (1,5-4 м).

Заливка в асбестовую трубу также дает достаточный запас прочности от размытия, но небольшой диаметр дает о себе знать. В этом варианте фундамента глубина заложения тоже возможна большая, но уже не под тяжелые дома, а исключительно под те, что из самых легких стройматериалов.

Глубина кирпичной кладки делается до 1,5 м, потому что прочностные параметры больше выдержат с трудом. Ширина изготовления столбов способствует строительству достаточно массивных конструкций.

Свайные и плитные фундаменты

Свайные и плитные фундаменты

Металлические тоже бывают двух типов. Долгое время использовались обычные бесшовные трубы из металлопроката, которые вбивались в землю на 1/3 всей длины, после чего заливались раствором бетона и на них можно было строить легкие дома. Удобство этой технологии в возможности возведения дома в болотистой местности или даже на воде. Минус – невозможно удержать дом с большой массой.

На смену им пришли винтовые сваи, каждая из которых номинально выдерживает до 30 т, а на практике все 50. Глубина заложения такого фундамента от 1 м, но возможны варианты. Работу при необходимости могут проводить даже два человека, а время на установку – не более двух дней. Единственный минус – это цена, так как ни одно природное воздействие такому металлу не страшно.

Глубина фундаментов низкого заложения позволяет работать с абсолютно любым типом грунта, поскольку всегда можно спуститься немного ниже к более плотной породе. Минусом фундамента служит отсутствие возможности установить тяжелые дома сверху из-за малой опоры свай.

Для того чтобы увеличить площадь опоры, используется расширение снизу либо специальные подошвы, но не стоит забывать, что вместе с этим увеличивается и нагрузка на грунт.

Формулы расчета для всех свай одинаковые: h=Df+0,5 м. Если есть возможность упереться в более плотный слой грунта (подземная скала), то можно h=Df+1,5. Больше удлинять не стоит, чтобы не усугублять положение.

Вернуться к оглавлению

Фундамент стаканного типа

Этот вариант выделяется среди остальных тем, что никогда не служит в одиночку, а измерение заложения глубины фундамента обычно сводится к нулю. Под дома его используют крайне редко и по особой необходимости, поскольку изготовление и транспортировка достаточно дорогие, но в промышленных масштабах проект более чем оправдан.

Изготовление его проходит на заборе, а на месте лишь окончательная сборка и установка. Основное удобство стаканов в том, что глубины для фундамента не требуется, а достаточно просто расчистить и разровнять поверхность, на которой будет проходить установка.

Основные сферы применения – мосты, опоры под здания на воде, переправы, опоры под пилоны.

Вернуться к оглавлению

Какие глубины для фундамента используются?

Расчет глубины фундамента

Расчет глубины фундамента.

Все вышеперечисленные фундаменты для дома используются достаточно часто, но к ним всем выдвигаются различные требования по параметрам заложения.

Особенностью ленточных вариантов является уровень глубины для фундамента ниже сезонного промерзания почвы. Такой вариант очень удобен в пределах южных центральных зон – дома в этом случае обходятся значительно дешевле. В северных широтах придется слишком глубоко закладывать, поэтому выбор делается не в их пользу.

Глубина для фундаментов плитного типа значительно меньшая, но то, что они могут служить одновременно полом (при правильной заливке), весьма удобно. При любых деформациях грунта защита дома будет максимальной. Но обходится это очень недешево.

Плиты и сваи стараются использовать как можно реже, поскольку на них невозможна установка тяжелого дома без серьезных рисков. Для такого фундамента глубина заложения зависит не только от промерзания, но и от подземных вод, а также рельефа на поверхности. Минимальное соотношение сваи под землей к свае над ней 1:2, но лучше наоборот.

Если есть желание сделать какой-либо расчет по фундаменту, то нужно помнить, что на него воздействуют сразу несколько сил: пучинистый грунт снизу, давление почвы и грунтовые воды с боков, масса постройки сверху. Самая большая сила у грунта, на втором месте дом, а на боковое давление можно обратить лишь косвенное внимание.

Глубина заложения обычно не зависит от типа грунта, поэтому чаще всего h=0, но при условии конструкций на открытой местности h=Df, потому что даже самый тяжелый мост дрогнет под натиском грунта.

Вернуться к оглавлению

Что делать в случае неожиданности?

Правильная и неправильная закладка фундамента

Правильная и неправильная закладка фундамента.

Случаи в жизни бывают разные, причем от неприятных происшествий никто не застрахован.

Самая частая ситуация – когда приобретен дом мечты в идеальном техническом состоянии, без единой трещинки, с прекрасным новеньким утеплителем. Но первая же зима дает понять, что ни одно отопление не спасает. Даже при сильном прогреве помещения за большие деньги в помещении все равно прохладно. Именно это и является главным фактором, который может навредить дому.

Обойтись внутренним утеплением не получится, поэтому потребуется еще и внешнее. Для этого наружная часть фундамента обкладывается пенополистиролом по глубине промерзания (или по максимально доступной), независимо от того, какова глубина заложения. Пенополистирол защищает от проникновения тепла, после чего нужно обработать его толстым слоем битума для защиты от влаги.

Если фундамент ленточный, то убираются полы, очищается пространство под домом, прокладывается гидроизоляция и заполняется керамзитом. В конце основание затягивается гидроизоляцией и стяжкой. После этого на пол ложится половой пенопласт. Если работы проходят с плитой, тогда на пол просто укладывается пенопласт.

Вернуться к оглавлению

Краткое подведение итогов

Глубина заложения фундамента для дома зависит от целого ряда факторов: тип фундамента, масса дома, наличие подземных вод, климат и тип грунта. Каждый из вариантов отвечает тем или иным особенностям, но имеет и недостатки.

http://youtu.be/SovPMW1vxy8

Даже в тех случаях, когда фундамент выбран неверно, а дом уже построен, можно постараться обеспечить его сохранность и продлить срок службы более чем на полвека, лишь утеплив его. Но не стоит лишний раз рассчитывать на эту полумеру, поскольку это не панацея. Выбрать вариант для дома не составит труда даже новичку, поэтому нет смысла лишний раз опасаться этого аспекта.
