Все здания подразделяются по своей конструкции на бескаркасные и каркасные. Обычно промышленные здания – это каркасные здания, гражданские – бескаркасные, но бывают и исключения.

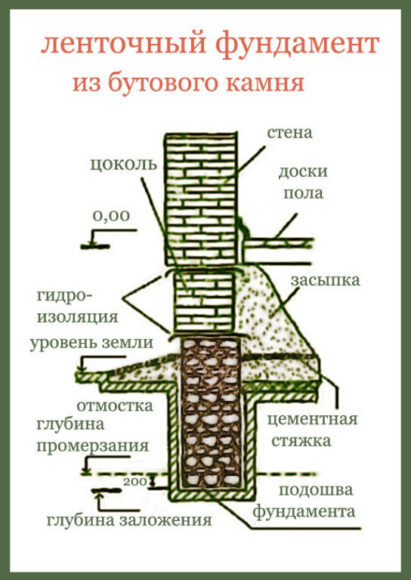

Виды ленточных фундаментов.

Виды ленточных фундаментов.

Главными несущими элементами в каркасных зданиях являются ригели, колонны. На конструкцию ригелей и колонн затем уже навешивают стенные панели и укладывают фермы перекрытия.

Колонны бывают двух видов: железобетонные и металлические. Зависимо от типа колонн и избирают конструкцию их оснований.

Фундаменты для железобетонных колонн

Для железобетонных колонн монтируют основание стаканного типа. Их можно делать из сборных частей или монолитными. Фундамент под колонны, высота которых больше 35 см, сооружают ступенчатыми, ступени у монолитных оснований при этом имеют горизонтальную поверхность, а у сборных – наклонную.

Схема устройства фундамента.

Схема устройства фундамента.

Перед заливкой фундаментов под колонны на дно котлована наносятся оси возводимой постройки. Положение его по проекту закрепляют при помощи откладывания проектной дистанции по поперечным и продольным осям кольями. В границах закрепленного четырехугольника устанавливают сборный фундамент колонн или устанавливают опалубку для монолитного фундамента под колонны (деревянные инвентарные щиты – короба, которые поставлены друг на друга).

В проектное плановое положение короба устанавливают по отвесам, которые опускаются с проволок, которые фиксируют строительные оси. Установленные окончательно короба закрепляют прочно. На стенках короба делают проектные отметки. Подколонник устанавливают не до проектной отметки, а чуть ниже, рассчитывая в дальнейшем, подливая бетонную смесь, довести до проектной отметки поверхность фундамента под колонны. Если поверхность основания будет заниженной отметки, то при монтаже под башмак колонны может быть подложена металлическая подкладка соответствующей толщины.

Перед монтажом сборных блоков фундамента под колонны на деталях фиксируется положение осей. Если строящийся объект является небольшим, то установку можно проводить от осей, которые закреплены струнами и фундамент устанавливать в проектное положение при помощи отвеса.

При постройке фундаментов типа «стакан» под железобетонные колонны при завершении работ наносят по краям стакана 4 осевые риски, определяют отметки дна стакана и 4-х углов или величину отклонения от проектных отметок. На схеме исполнительной съемки указывают расположение осевых рисок.

Вернуться к оглавлению

Устройство фундаментов под металлические колонны

Металлические колонны укрепляют на основаниях при помощи анкерных устройств или болтов.

Схема кирпичного столбчатого фундамента.

Схема кирпичного столбчатого фундамента.

Для укрепления технологического оборудования и металлических колонн к основанию в них закладывают анкерные (фундаментные) болты. Анкерные устройства, в особенности болты, следует с большой тщательностью разбивать. Средний размер отклонения от проектного положения центра болта не должен превышать 2 мм (предельная ошибка 5 мм).

Средняя ошибка при разбивке осей анкерных устройств в отношении основных осей сооружения не должна быть больше 4 мм. Их монтируют от осей основания, которые выносят для этих целей теодолитом на верх опалубки и там закрепляют. Если обноска или опалубка располагаются в котловане глубоко и при выносе осей необходимо трубу теодолита наклонять на значительный угол, то вынос осей для снижения влияния инструментальных ошибок необходимо исполнять при двух положениях круга теодолита, образуя среднее из них. Ось вращения теодолита при этом должна быть приведена тщательно в отвесное положение.

Контроль высотного и планового положения анкерных болтов – важный элемент геодезического снабжения строительства. Для правильного помещения болтов в теле основания применяется кондуктор или шаблон. Он являет собой облегченную плоскую, но деревянную жесткую или металлическую раму, в которой есть гнезда для крепления болтов. На раме наносятся поперечные и продольные риски, при помощи их ее совмещают с осями основания на опалубке и таким образом закрепляют. Для сбережения вертикальности болтов их перепроверяют и приваривают к арматуре основания. После процедуры бетонирования проводят контроль незыблемости болтов и опалубки и составляют исполнительную схему высотного планового положения.

Все корректировки производят до полного застывания бетона.

Вернуться к оглавлению

Использование анкерных болтов для фундамента под железобетонную колонну

Схема устройства ленточного фундамента

Схема устройства ленточного фундамента.

Анкерные болты в последние годы начали размещать в специальные колодцы, оставленные в фундаменте, которые заделываются после установки, проверки и клеевого крепления болта на основе эпоксидной смолы и цемента. Другой вариант данного метода заключен в бурении в фундаменте таких колодцев. Главные требования к точности постройки фундаментов предъявляются в СНиП111В162.

В фундамент под тяжелые конструкции анкерные устройства закладывают большего веса и больших диаметров; для их удержания приходится монтировать специальные монтажные приспособления. Главными частями данных приспособлений являются металлические шаблоны, которые служат для закрепления, и металлические каркасы, которые поддерживают в процессе бетонирования в проектном положении шаблоны с анкерными устройствами. Стойки каркасов на бетонную подготовку опираются и между собой связываются рамами и балками.

Каркасы с анкерными устройствами после бетонирования остаются в бетоне, а шаблоны снимают.

Схема залегания сваи.

Схема залегания сваи.

Анкерные устройства в фундаментах под оборудование обычно обладают сложной системой расположения по высоте в плане; каждый болт при этом, каждая опорная плита должны быть смонтированы с необходимой точностью и закреплены надежным образом. Выверка и установка таких устройств является самой трудоемкой частью всех разбивочных работ. Для упрощения данной работы на каждый типоразмер (серия) делается особенный шаблон, который называется кондуктором. Кондукторы являют собой рамное приспособление, которое сварено из отрезков металла или швеллера другого профиля, на котором нанесены строго в согласии с проектом расположения устройств оси, и отверстия просверлены в местах монтажа болтов. Для нетяжелых анкерных устройств (болтов) кондукторы могут быть сделаны из деревянных брусьев.

При укреплении кондуктора на месте совмещают его оси с соответствующими осями фундамента и на точки устанавливают верхнюю плоскость по отметкам, которые вынесены на стойки каркаса. Если отверстия для болтов строго по проекту нанесены и если кондуктор установлен с точностью 1-2 мм в отношении разбивочных осей фундамента колонн, то вполне естественно, что болты, закрепленные в центре отверстий, будут располагаться в плановом отношении с необходимой точностью. Нужно только установить их с помощью отвеса вертикально (погрешность должна составлять не больше 1/1000 длины болта) и опустить или поднять до требуемой отметки.

Использование кондукторов в значительной мере повышает точность и ускоряет установку анкерных устройств.

Установленные окончательно анкерные устройства прикрепляют жестко гайками к шаблону и их концы дополнительно приваривают к арматуре или каркасу, чтобы их положение при бетонировании не нарушалось.





В одно время с ними устанавливают и прочие закладные части: трубопроводы в фундаменте, трубки для электрических кабелей, которые поддерживают элементы для окаймления и облицовки фундамента под колонны и так далее. Разбивочные работы для данных частей производятся с немного меньшей точностью, чем в отношении анкерных устройств. При их монтаже промеры ведутся от осей фундамента или от уже установленных устройств.

Так как монтаж является весьма ответственным этапом, определяющим во многом качество монтажных работ, то еще до начала бетонирования основания нужно произвести высотную и плановую выверку монтажа данных устройств и прочих закладных частей.





На монтаж анкерных болтов составляют дважды исполнительную схему: после и до бетонирования. На схеме указывают отклонения по высоте и в плане. Прилагают к схеме таблицу отметок верха бетона подколонника и болтов.
