Варианты поверхностных фундаментов

Такое основание имеет несколько похожих названий – плавающий и незаглубленный. Чаще всего они исполнены в виде плит, хотя иногда можно встретить и ленточный поверхностный фундамент.

Схема плавающего плитного фундамента

Схема плавающего плитного фундамента.

Иногда специалистами делается разграничение, при котором четко разделяется каждый из них:

  1. Плавающий – может быть изготовлен не только в форме плиты, но и иметь решетчатую структуру. Назван он так, потому что перемещается вместе с грунтом, на котором устанавливается. Такой тип ни в коем случае нельзя устанавливать на сползающих грунтах, иначе однажды дом доползет до края участка, а потом начнет с него уползать, причем не метафорично, а в буквальном смысле (ползет грунт и тянет за собой дом).
  2. Незаглубленный – это общее название, которое определяет лишь степень заглубления, но не манеру установки (стационарный и плавающий). Иногда можно встретить не только плитный вариант или решетчатый, но ленточный и даже столбчатый, хоть и очень редко.
  3. Поверхностный – название для всех типов фундамента, которые не имеют заглубление, но при этом обязательным требованием является выполнение его в виде плиты. При этом совершенно не имеет значения, будет плита монолитной или же сборной из специальных блоков.

Но если опустить формальные мелочи, можно выделить два варианта – ленточный фундамент и плитный, каждый из которых стоит отдельного внимания.

Вернуться к оглавлению

Поверхностный ленточный фундамент

Схема поверхностного фундамента

Схема поверхностного фундамента.

Для его возведения понадобятся:

  • лопата штыковая;
  • прут армирующий;
  • аппарат сварочный;
  • болгарка;
  • рулетка;
  • песок;
  • раствор бетона М 250;
  • дерево для опалубки;
  • мусор строительный;
  • вода и полиэтиленовая пленка.

Такой вариант используется для небольших построек, которые служат временным нуждам – летняя кухня, баня, сарай и т.п. Из жилых домов можно устанавливать только каркасные и другие аналоги легких деревянных построек. Важно, чтобы под будущей постройкой не оказалось случайно подземных вод, поскольку это неминуемо приведет к разрушению основания в первую же зиму в период вспучивания грунтов.

Фундамент ленточный почти полностью исключает подземную часть работ, но при этом начать придется именно с них.

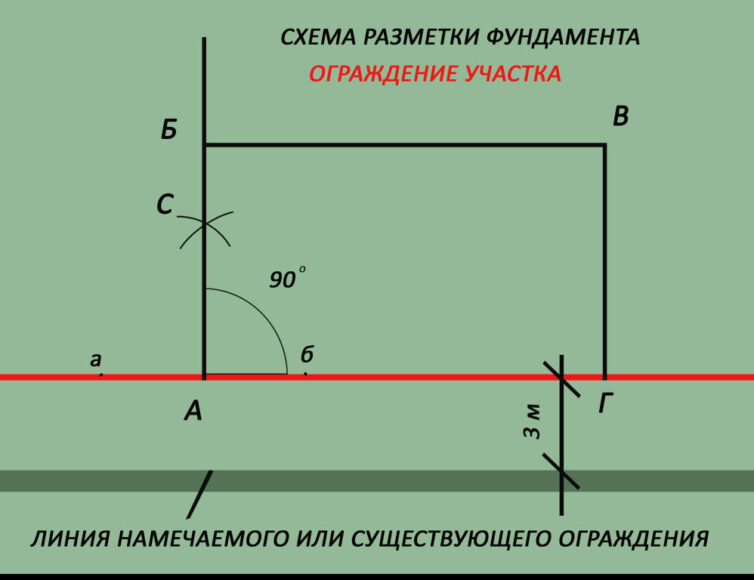

Первым делом производится разметка будущего строения, которое крайне редко доходит до 9×10 м. При копке следует держаться параметров траншеи – ширина и глубина равны 30 см.

Вторым этапом изготавливается опалубка. Идеальным вариантом для нее станет ламинированная фанера, но можно применить ЛДСП или обрезную доску. Вся опалубка находится над поверхностью земли и имеет высоту 35 см. При больших показателях ленточный фундамент станет попутно и более хрупким.

Армирующий каркас создается из ребристых прутов Ø12-15 мм. В горизонтальной обрешетке 3 уровня, всего таких обрешеток две. Все связи производятся при помощи сварочного аппарата и отрезов такого же прута. Важно, чтобы арматура не выходила за пределы бетона ни в одном месте. При установке под арматуру подкладывается строительный мусор (не пенного образования) для этой же цели.

Схема мелкозаглубленного фундамента

Схема мелкозаглубленного фундамента.

На этом этапе желательно оборудовать все необходимые отводы (отверстия для труб). Для этого к дереву монтируется отрезок трубы необходимого диаметра (обычно 7-8 см), причем делается это как можно более качественно: если он поменяет свое местоположение, можно считать, что отрез трубы стал частью арматуры, а отверстие делать придется перфоратором.

После этого в опалубку заливается раствор бетона М 250 или большей марки. На застывание в среднем надо 3 недели при условии хорошей погоды. Если пойдет дождь, нужно укрыть ленточный фундамент полиэтиленом, но при этом всю первую неделю придется в любом случае поливать бетон водой, чтобы тот набрал максимальный запас прочности.

Вернуться к оглавлению

Плитный поверхностный вариант основания

Для него понадобятся инструменты и материалы, аналогичные указанным выше, а в дополнение – рубероид и подвижная смесь бетона.

Плиты, как и ленты, используются для нетяжелых построек, но при этом они более податливы, а при передвижении качественная конструкция не пострадает. Изготовление их более дорогое, но при вспучивании это дает свои результаты – фундамент может подниматься и опускаться, а на самом строении этот не отразится никоим образом.





Для изготовления плитного поверхностного фундамента необходимо провести ряд следующих мероприятий:

  1. Земляные работы. Делается углубление в земле на 45 см, после чего грунт трамбуется.
  2. Засыпается песчаная подушка 5 см.
  3. Укладка гидроизоляции (рубероид).
  4. Поверх гидроизоляции заливается подвижная смесь бетона (толщина 10 см).
  5. Изготовление армирующего каркаса. Две горизонтальные обрешетки, у которых армирование не выходит за пределы бетона, связываются между собой отрезками прутьев. Все стыки делаются при помощи сварочного аппарата. Укладывать арматуру можно прямо на уже залитый раствор.
  6. Заливка котлована высокомарочным бетоном до краев (опалубка не нужна).

Уход за раствором во время затвердевания аналогичен уходу за ленточным вариантом. Даже время высыхания примерно одинаковое, но иногда может доходить до 4-х недель. Никаких перекрытий между фундаментом и первым этажом делать не нужно, так как он по своей сути и является параллельно перекрытием.
