Как изготовить сплошной фундамент?

  • Дата: 05-10-2014
  • Просмотров: 1716
  • Комментариев:
  • Рейтинг: 18

Строительство любого сооружения начинается с закладки фундамента. Фундамент – это основа здания, которая служит его опорой, обеспечивает устойчивость, надежность и безопасность дома. Современному строительству известно несколько типов фундаментов, каждый из которых оптимально подходит для своих целей. Один из них – это сплошной фундамент, устройство которого представляет собой монолитную бетонную плиту без пустых полостей (в отличие от ленточного фундамента).

Опалубка для плитного фундамента

Если на плитном фундаменте будут располагаться конструкции с разным весом, то это следует учесть при армировании, укрепив соответствующие места.

Сплошные плитные фундаменты незаменимы при строительстве на сыпучих грунтах с низкой несущей способностью.

Вам не обойтись без данного типа фундамента при строительстве на пучинистых грунтах, на местах старых свалок или на песчаной местности. Такое основание относится к малозаглубленным. Если при строительстве вы применяете данный тип фундамента, то даже на небольшом строительном участке здание получит большую площадь опоры. На таком основании можно строить как тяжелые многоэтажные дома, так сборно-щитовые конструкции с малым весом. Однако при строительстве конструкций разного веса необходимо учесть одно существенное отличие: расположение армирующих прутьев будет разным.

Расчет основных параметров

Схема устройства плитного фундамента

Схема устройства плитного фундамента.

Цель проведения расчета плитного фундамента – определить толщину плиты, общую площадь и глубину закладки. Площадь фундамента рекомендуется делать немного больше, чем площадь будущего здания. Увеличение фундаментной плиты на 1-2 м в каждую сторону не сильно скажется на затратах, но позволит значительно повысить прочность строения.

При строительстве одноэтажного дома площадь фундамента должна соотноситься к общему весу здания и фундамента. При этом учитывается несущая способность грунта, на котором выполняют строительство, например, для сухих грунтов несущая способность равна 2 кг/1 кв. см. Учитывайте при расчете, что на фундамент ложится нагрузка всего здания с межкомнатными перекрытиями, крышей и даже снегом на крыше, который будет находиться там некоторое время. Кроме того, в доме будет находиться мебель и жильцы, которые также создают нагрузку, поэтому к весу самого здания нужно прибавить 150 кг/кв. м. После получения веса будущего дома его необходимо разделить на площадь. С учетом типа грунта определяются параметры фундамента в соответствии с нагрузкой.

При строительстве двухэтажного дома схема расчета та же. Например, если рассчитанный вес такого дома составляет 300 тонн, а его площадь – 100 кв. м., то нагрузка на 1 кв. см. составит 300 г. Если использовать бетон М500, то толщина фундамента может быть минимальной (около 50 см), так как эта марка бетона выдерживает до 150 кг нагрузки на 1 кв. см.

Вернуться к оглавлению

Подготовительные работы

В результате закладки сплошного фундамента должна получиться цельная железобетонная плита, занимающая площадь всего здания. Основная отличительная особенность такой конструкции – это повышенная несущая способность, которая обеспечивает устойчивость фундамента к смещению грунта и способствует повышению устойчивости здания к нагрузкам, возникающим в результате колебаний температуры или усадки земли.

Закладка сплошной фундаментной плиты обязательна при строительстве на таких типах грунта:

Варианты армирования фундаментной плиты

Варианты армирования фундаментной плиты.

  • просадочные;
  • пучинистые;
  • слабонесущие;
  • водонасыщенные;
  • заболоченные;
  • заторфованные.

Плитный фундамент возводится в несколько этапов. Прежде всего подготавливается и размечается участок, устанавливается опалубка, монтируется арматурный каркас и заливается бетон. Для закладки такого фундамента можно использовать и изготовленные в промышленных условиях железобетонные плиты стандартных размеров. Однако этот вариант не подходит для зданий любых форм и размеров. Кроме того, такой фундамент не будет герметичным. Если все же вы будет использовать плиты, то обратите внимание на то, что они должны быть толщиной 20-30 см.

Перед началом закладки сплошного фундамента необходимо провести подготовительные работы. Участок должен быть расчищен от мусора и растений. Кроме того, его поверхность должна быть идеально ровной. Используйте уровень, чтобы достичь наилучшего результата. Разровнять поверхность можно лопатой. Нужно заранее рассчитать, какое количество материалов потребуется и закупить все необходимое.

Когда участок расчищен, а его поверхность разровнена, можно переходить к его разметке. Разметка участка предусматривает перенесение заранее составленного плана на местность. При разбивке выставляются метки в ключевых местах будущего здания. Верхний слой почвы (до 50 см) нужно снять, так как он обладает низкой несущей способностью и легко прессуется. Это довольно трудоемкий процесс, для выполнения которого рекомендуется привлечь технику (экскаватор).

На дно готового котлована укладывается подушка из смеси песка с щебнем или гравием в соотношении 2:3. Подушка должна быть тщательно утрамбована. Она необходима для следующих целей:

Схема устройства плитного фундамента с ребрами жесткости.

Схема устройства плитного фундамента с ребрами жесткости.

  • давление здания на грунт распределяется равномерно;
  • влага, содержащаяся в грунте, проходит под дом беспрепятственно;
  • снижает силу морозного пучения на подошву фундамента.

Поперек будущего фундамента прокладываются траншеи для размещения в них пластового дренажа. Дно траншей устилается геотекстилем, сверху на который насыпают щебень. Также рекомендуется размещать в траншеях перфорированные пластиковые трубы. Их необходимо присыпать гранитным щебнем и защитить от засорения частицами глины геотекстилем.

Вернуться к оглавлению

Изготовление опалубки и армированного каркаса

По углам котлована необходимо установить герметичные поворотные колодцы. Это связано с тем, что в большинстве случаев плитный фундамент стоит на почвах, содержание влаги в которых повышенное, а грунтовые воды расположены близко к поверхности. После этого устанавливается опалубка, которая должна выходить за пределы планируемого фундамента на 15 см с каждой стороны.

Схема поэтапного возведения плитного фундамента

Схема поэтапного возведения плитного фундамента.

На дно котлована засыпают слой гранитного щебня толщиной до 20 см. Сверху на это основание заливают небольшой слой бетона (около 4 см толщиной). Этот бетонный слой – первая стяжка. Перед ее заливкой необходимо залить щебень смесью бетона и песка, чтобы выровнять поверхность.

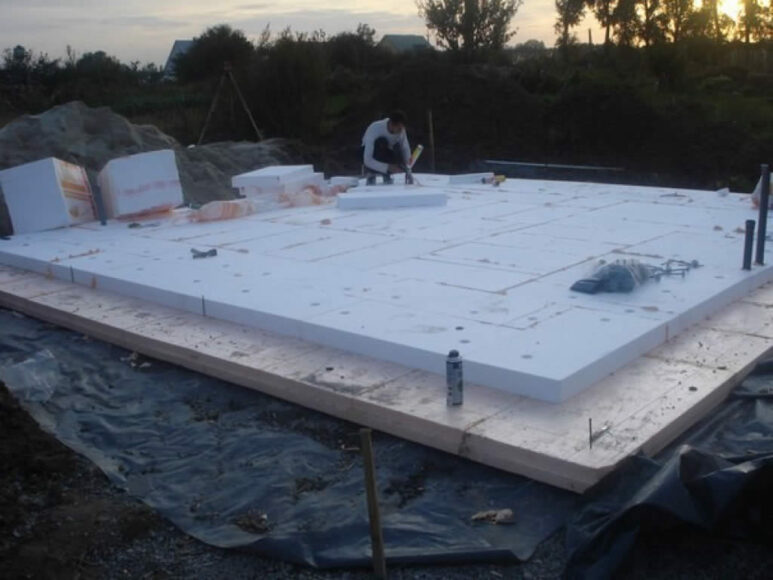

Дальнейший этап – это гидроизоляция. Можно использовать специальные спаянные рулонные материалы или уложить обычный материал на битумную мастику. На этом этапе можно постелить и теплоизоляционный материал, который обеспечит защиту фундаментной плиты.

Далее формируют опалубку для заливки бетона. По всему периметру будущего фундамента необходимо вкопать стойки, к которым прибиваются любые доски. Их расположение обязательно устанавливать по уровню.

Далее формируется армированный каркас из двух железных сеток: верхней и нижней. Они соединяются вертикальными прутьями, которые устанавливаются через каждые 20 см. Все элементы каркаса связываются специальной отожженной проволокой (вязальной). Сварка не рекомендуется, так как она создаст мостики, расположенные к появлению коррозии.

http://youtu.be/N1S98nEOv8s

Вернуться к оглавлению

Заливка фундаментной плиты

Завершающий этап работ по закладке монолитного фундамента – это заливка бетона в готовую опалубку с армированным каркасом. Для приготовления бетона можно использовать готовые сухие смеси, заказать бетон от производителя или приготовить его самостоятельно от начала до конца. Для бетона вам потребуется песок, цемент и гравий (или щебень). Бетонный раствор заливается в опалубку до высоты бортов. Обратите внимание, что у вас есть около 3-5 часов до того момента, как бетон начнет застывать, поэтому выполнять данный этап работ необходимо быстро. Готовить бетонный раствор нужно непосредственно перед заливкой.





Теперь вы знаете особенности изготовления, которыми сплошной плитный фундамент отличается от прочих видов фундаментов. Обратите внимание, что расход материалов и трудоемкость его изготовления достаточно высоки. Однако это необходимо при строительстве на определенных типах грунтов.
