Виды фундамента для пристройки к дому

Пристройка к дому – это самостоятельная конструкция, монтаж которой возможен двумя способами.

При должной теплоизоляции в каркасной пристройке до 7 часов поддерживается постоянная температура.

Первый способ – это одновременное возведение пристройки к дому с основным каркасом. Преимущество его в том, что при таком возведении не возникает никаких проблем со стыковкой стен двух фундаментов, основного помещения и пристройки. Второй способ – это достраивание нового помещения к каркасу уже готового дома. Каким бы методом вы ни пользовались, важно сделать фундамент для пристройки в соответствии со всеми требованиями надежности. Оба основания тесно взаимодействуют друг с другом. Поэтому перед тем, как залить фундамент под пристройку, важно получить следующую информацию:

• тип фундамента дома, к которому планируется пристройка: уровень заложения, конструкция, площадь и шаг столбчатого фундамента, ширина подошвы, если фундамент ленточный;
• тип почвы стройплощадки: вид и физико-механические характеристики грунтов, их расчетное сопротивление в основании конструкции, пучинистые свойства в пределах глубины промерзания.

Как определить характеристики основания дома при отсутствии строительной документации?

Пример схемы внутренней стенки пристройки.

Если документация, подтверждающая характеристики постройки, не сохранилась или, что часто случается, абсолютно не велась, то для определения вида фундамента придется затратить дополнительные усилия. В таком случае необходимо:

• выкопать шурф глубиной заложения фундамента в месте примыкания пристройки;
• определить его тип, ширину, возможное наличие песчаной подушки;
• определить параметры опорной части основания дома;
• отобрать образцы почвы для лабораторного анализа и определения ее физико-механических характеристик, расчетного сопротивления подошвы фундамента и степени пучинистости основания.

Для определения ширины ленточного основания под его подошву забивают стальной стержень с загнутым на конце крюком в горизонтальном положении. Потом стержень поворачивают таким образом, чтобы крюк оказался в вертикальном положении, затягивают обратно до упора и делают отметку на штыре. После этого крюк вновь разворачивают горизонтально и вытаскивают из-под основания. Ширина ленты будет равна длине отмеченной части стержня. На основании вышеуказанных данных принимают решение о типе конструкции фундамента пристройки и способу их соединения с фундаментом дома.

Определение надежности

Конструкция мелкозаглубленного ленточного фундамента.

Надежность фундамента – одинаково важный параметр как для основной конструкции, так и для ее пристройки. Так, в непучинистых грунтах, где заглубление не зависит от глубины промерзания, надежность фундамента обеспечивается тогда, когда параметры опорной части рассчитываются исходя из нагрузки конструкции и сопротивления грунта на уровне его заложения. Осадки основания в таком грунте при выполнении этих условий будут находиться в пределах нормы. Практически непучинистые грунты – это гравелистые, высокой и средней крупности пески и крупнообломочные грунты. При строительстве в таких условиях осадки фундамента обычно незначительны. Они прекращаются сразу же по окончании строительных работ. Конструкцию же, возведенную в пучинистых грунтах, можно считать надежной, если:

• в расчете размеров ее опорной части участвуют такие параметры, как нагрузка дома и сопротивление грунта под подошвой фундамента;
• деформация пучения фундамента под воздействием касательных сил во время промерзания грунта на расчетной глубине равна нулю.

Заглубленное основание в пучинистых грунтах допускает только деформацию осадок. Надежность же мелкозаглубленного основания в пучинистом грунте обеспечивается при соблюдении трех условий:

• параметры опоры определены из расчета нагрузок конструкции и сопротивления песчаной подушки или залегающего под ней грунта;
• промерзание пучинистого грунта на глубине заложения фундамента не приводит к деформации пучения под воздействием касательных сил;
• деформация пучения при промерзании пучинистого грунта ниже подошвы фундамента не превышает допустимых норм.

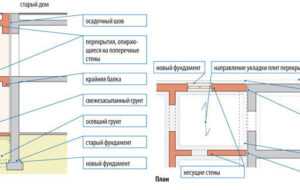

Варианты примыкания основания пристройки к основной конструкции

Чтобы сделать фундамент пристройки, нужно знать два варианта его примыкания к фундаменту основной конструкции.

Стыки фундамента дома с фундаментом пристройки оформляются двумя способами:

1. Жесткое соединение армированием.
2. Деформационный шов.

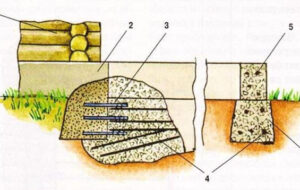

Как сделать фундамент с жестким соединением оснований?

Жесткое соединение зачастую используют на грунтах не подверженных пучению.

Жесткое соединение используется в основном в малоэтажном строительстве, где пристройка функционально связана с основной конструкцией, находясь с ней под одной крышей. Чтобы сделать основание для пристройки, в нем сверлится отверстие диаметром, равным диаметру арматуры, и глубиной, равной около 35 ее диаметров. Далее в него забивается арматура с выпуском той же длины. Если пристройка выполняется по схеме где расчетная длина арматуры больше ширины фундамента, то отверстия в фундаменте основной конструкции делаются на часть ширины, а арматура монтируется по принципу анкера, с расклинивающим вкладышем на торце.

При замкнутом контуре отверстия сверлятся в шахматном порядке в двух уровнях, а используемая арматура имеет на одном конце анкерное расклинивание, а на другом конце – приваренную шайбу. Количество арматуры, ее шаг и диаметр рассчитывают, исходя из условий ее наименьшего сопротивления на срез и смятие бетона под ней. В среднем замкнутый контур нового основания потребует 20 прутьев на один квадратный м фундамента. Они нарезаются с помощью наждачного станка или болгарки. При незамкнутом контуре количество прутьев арматуры рассчитывается отдельно в каждом случае и зависит от ширины будущего фундамента.

Жесткое соединение используется, когда заглубленное ленточное основание дома и пристройки сделано из монолитного железобетона, а при мелкозаглубленном типе основания цоколь и фундамент составляют единую монолитную конструкцию. Сборные ленточные фундаменты и цоколи не обеспечивают надежного соединения, а при столбчатом фундаменте жесткое соединение возможно при условии, что высоты монолитного ростверка хватит для монтажа анкеров. Плитный фундамент дает возможность жесткого соединения при условии наличия выступа от цоколя не меньше, чем толщина плиты. В этом варианте можно оголить арматурный каркас дома и соединить его (приварить, привязать) с арматурным каркасом пристройки. Дом с цокольным этажом можно соединить с бесподвальной пристройкой жестким сцепом в случае, если цоколь основной постройки и заглубленные стены монолитные.
Использование деформационного шва

Пример деформационного шва.

Деформационные швы чаще применяются в многоэтажном жилищном и промышленном строительстве, где под конструкцией большой протяженности в разных ее частях грунты существенно отличаются деформационными характеристиками и при одинаковых нагрузках осадки могут существенно отличаться. Такие швы применяются при разной этажности в разных частях конструкции, дающие таким образом разную нагрузку и разные деформации осадок. Еще один случай применения деформационных швов, когда к уже имеющемуся сооружению вплотную пристраивается другое сооружение. В вышеуказанных вариантах деформационные швы следует предусмотреть еще на стадии проектирования. Часто деформационные швы проще и дешевле применить при сборных фундаментах в пучинистом грунте.

Деформационный шов представляет собой утеплитель, размещенный в зазоре между стенами и цокольными перекрытиями, без сцепки с конструкциями. Часто в качестве такого утеплителя используется простая пакля. Место соединения огораживается декоративной накладкой, прикрепленной только к стене дома. В пучинистом грунте при использовании деформационного шва уровень пола пристройки размещается ниже уровня пола основной конструкции на величину предполагаемых деформаций.

Из зоны деформационного шва удаляют заполнитель на достаточную глубину для укладки герметика.

Что следует учесть, чтобы сделать фундамент для пристройки с использованием деформационного шва:

• зазор между основаниями пристройки и основного сооружения должен быть около 5 см. Для соблюдения этого требования, перед тем как сделать фундамент пристройки, к основанию дома прикладываются доски, покрытые гидроизоляцией. Они будут играть роль деформационного шва в дальнейшем;
• для одноэтажной пристройки небольших размеров толщина деформационного шва может составлять 2 см;
• шов также можно заполнить теплоизоляционным материалом (лучше всего подойдет пенопласт или пеноплекс) и закрыть герметиком, устойчивым к атмосферным воздействиям. Снаружи он закрывается декоративной накладкой.

Как разметить фундамент пристройки своими руками?

Если для определения типа будущего фундамента без помощи специалиста не обойтись, то расчет площади и разметку можно запросто произвести своими руками. Для этого вначале определяем геометрию основания, натянув на колышки шнур по периметру площадки. Вычисляем ее диагональ по формуле: c=√(a²+b²), где а и b – стороны, а с – диагональ. Отмеряем отрезок веревки длиной, равной длине диагонали, и с его помощью проверяем равенство диагоналей площадки. Производим корректировки контура шнура при необходимости. Таким же способом размечаем внутреннюю сторону, если фундамент не столбчатый. Если фундамент имеет сложную форму, то его нужно разбить на прямоугольники и произвести разметку каждого отдельно. Далее можно проводить земляные работы.

Полезные советы при строительстве фундамента пристройки к дому

• если целью пристройки к дому является создание отдельной зоны, а не расширение комнаты, то сделать фундамент пристройки нужно отдельно, соединив с основанием дома при помощи деформационного шва;
• ленточный фундамент лучше залить осенью, а начинать строительные работы весной;
• небольшую пристройку к дому можно возводить на мелкозаглубленном, свайно-винтовом, ленточном фундаменте, так как он считается наиболее экономичным.

Как видно, правильный выбор конструкции фундамента и способа его сопряжения с основной конструкцией – это залог успеха в строительстве пристройки. При одинаковых параметрах стоимость жесткой связки фундаментов будет значительно выше, чем при соединении деформационным швом. Однако к решению этой задачи следует подойти со всей ответственностью. Тем эта ответственность выше, чем здание старше.
